Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусTO-247
СтанОригінал

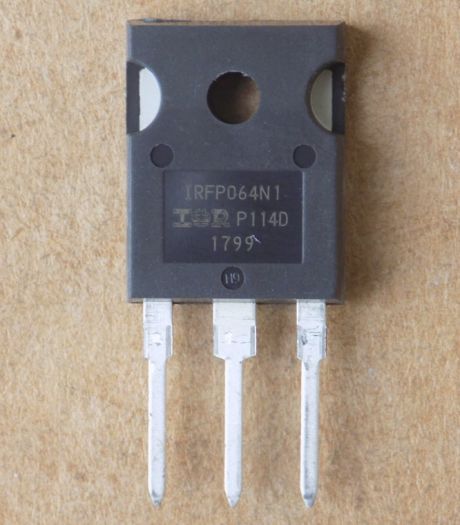

Транзистор IRFP064N оригінал (55V;110A), TO247

117,50 ₴

15 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 20.11

Магазин на канікулах. Замовлення знову приймаємо з 20.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

IRFP064N оригінал – N-канальний HEXFET MOSFET Infineon у корпусі TO-247AC для потужних схем. Напруга Vds 55 В, струм стоку 110 А при Tc 25 °C.

ПараметрЗначення
КорпусTO-247

Гарантія оригінальності

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
ВиробникInfineon
Тип каналуN-канал, HEXFET
Напруга Vds (Vgs 0 В, Id 250 мкА)55 В
Струм стоку Id (Tc 25 °C, Vgs 10 В)110 А
Струм стоку Id (Tc 100 °C, Vgs 10 В)80 А
Опір Rds(on) макс. (Vgs 10 В, Id 59 А, Tj 25 °C)0.008 Ом
Заряд затвора Qg макс.170 нКл
Вхідна ємність Ciss4000 пФ (Vds 25 В, f 1 МГц)
Порогова напруга Vgs(th)2.0–4.0 В
Розсіювана потужність Pd (Tc 25 °C)200 Вт
Напруга Vgs±20 В
Робоча температура переходу-55…+175 °C
КорпусTO-247
СтанОригінал
Опис

IRFP064N (у datasheet IRFP064NPbF) – одинарний N-канальний силовий MOSFET серії HEXFET виробництва Infineon у корпусі TO-247AC. Напруга Vds – 55 В при Vgs 0 В і Id 250 мкА. Струм стоку Id – 110 А при Tc 25 °C і Vgs 10 В (розрахунковий за макс. температурою переходу), при Tc 100 °C – 80 А. Опір відкритого каналу Rds(on) – не більше 0.008 Ом при Vgs 10 В, Id 59 А і Tj 25 °C. Максимальний заряд затвора Qg – 170 нКл при Id 59 А, Vds 44 В, Vgs 10 В. Вхідна ємність Ciss типово 4000 пФ (Vds 25 В, f 1 МГц). Порогова напруга Vgs(th) – 2.0–4.0 В при Id 250 мкА, розсіювана потужність Pd – 200 Вт при Tc 25 °C. Вбудований діод: Vsd не більше 1.3 В при Is 59 А. Напруга Vgs – ±20 В, температура переходу – від -55 до +175 °C.

Оригінал, не демонтаж. Заміну підбирайте в тому ж корпусі TO-247 з тією ж розпіновкою: канал має бути N, Vds не нижчою, а Id і Rds(on) при Vgs 10 В – порівнянними. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.

Де застосовують

  • П'ятого покоління HEXFET: сучасна технологія забезпечує вкрай низький опір відкритого каналу на одиницю площі кристала.
  • Швидке перемикання, стійкість до dv/dt, повна лавинна стійкість, робота до 175 °C.
  • Корпус TO-247AC призначений для промислових застосувань з великою потужністю, де TO-220 не підходить.
Часто питають
Це оригінальна деталь чи демонтаж?

Оригінал, не демонтаж.

Чим замінити IRFP064N?

Підбирайте N-канальний MOSFET у корпусі TO-247 з тією ж розпіновкою. Vds має бути не нижчою за 55 В, а Id і Rds(on) при Vgs 10 В – не гіршими за наведені. Перевіряйте за datasheet виробника.

Як перевірити IRFP064N мультиметром?

У режимі перевірки діодів виміряйте вбудований діод між стоком і витоком: він проводить в одному напрямку. Між затвором та іншими виводами постійного короткого замикання бути не повинно.

Що означає струм 110 А в описі?

Це значення при Tc 25 °C і Vgs 10 В, розраховане за максимальною температурою переходу. При Tc 100 °C виробник дає 80 А. Для розрахунку схеми орієнтуйтеся на струм при вашій температурі корпусу.

Datasheet

Документація виробника: IRFP064NPbF, HEXFET Power MOSFET, Rev. 2.1.

Параметри наведено за datasheet виробника: IRFP064NPbF (Rev. 2.1).

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

IRFP064NPbF, HEXFET Power MOSFET, Rev. 2.1 Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
