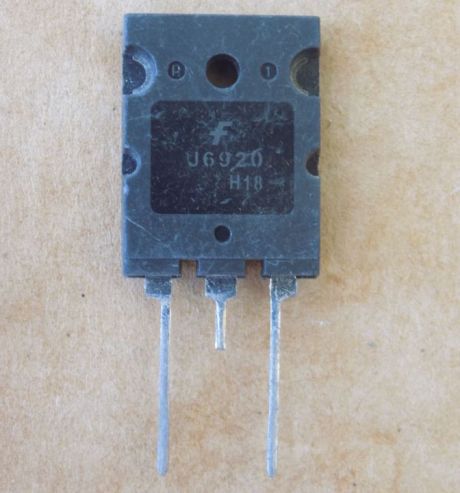

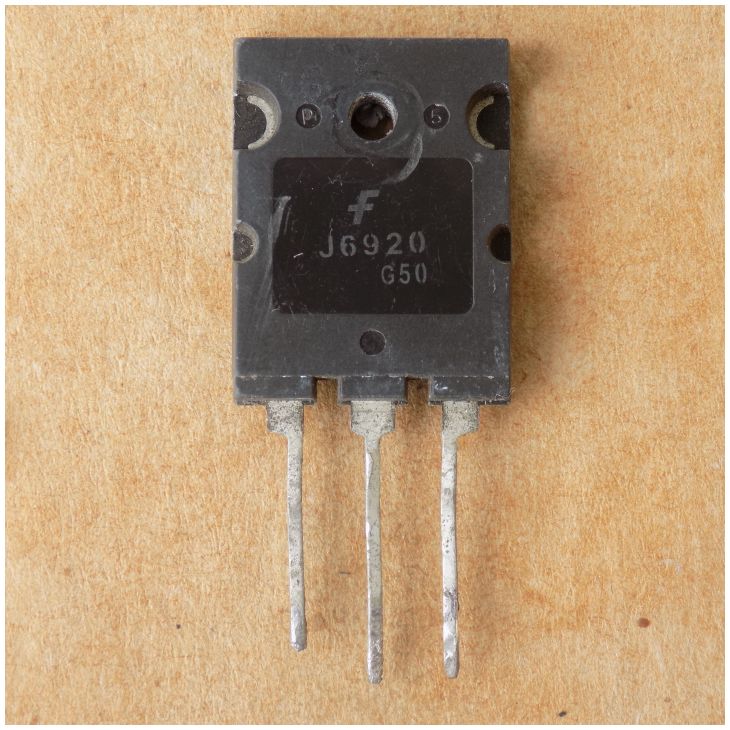

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусTO-264
СтанОригінал, демонтаж б/в

Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

Транзистор J6920 ( J6920A , FJL6920 , FJL6920A ) , TO-264 оригінал демонтаж (Заміна 2SC5446 , 2SC5422 , 2SC5144 , 2SC5331 )

123,14 ₴

7 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 20.11

Магазин на канікулах. Замовлення знову приймаємо з 20.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

J6920 (FJL6920) – високовольтний NPN транзистор для рядкової розгортки моніторів, TO-264. Оригінал, демонтаж – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.

ПараметрЗначення
КорпусTO-264

Гарантія оригінальності

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
Виробникonsemi
ТипNPN
Напруга колектор–база Vcbo1700 В (Tc 25 °C)
Напруга колектор–емітер Vceo800 В (Tc 25 °C)
Напруга емітер–база Vebo6 В (Tc 25 °C)
Струм колектора Ic20 А (Tc 25 °C)
Розсіювана потужність Pc200 Вт (Tc 25 °C)
Температура переходу Tj150 °C
Коефіцієнт підсилення hFE5.5–8.5 (Vce 5 В, Ic 11 А)
Напруга насичення Vce(sat)3 В макс (Ic 11 А, Ib 2.75 А)
КорпусTO-264
СтанОригінал, демонтаж б/в
Опис

J6920 (FJL6920) – біполярний NPN транзистор onsemi в корпусі TO-264, призначений для вихідного каскаду рядкової розгортки кольорових моніторів. За datasheet напруга колектор–емітер Vceo – 800 В, колектор–база Vcbo – 1700 В, емітер–база Vebo – 6 В (усе при Tc 25 °C). Постійний струм колектора Ic – 20 А при Tc 25 °C, розсіювана потужність Pc – 200 Вт при Tc 25 °C, температура переходу Tj – 150 °C. Коефіцієнт підсилення hFE – від 5.5 до 8.5 при Vce 5 В, Ic 11 А. Напруга насичення Vce(sat) – до 3 В при Ic 11 А, Ib 2.75 А.

Оригінал, демонтаж б/в – деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Щоб підібрати заміну, порівнюйте тип (NPN), корпус і розпіновку, Vceo, Ic, Pc та hFE. Цей транзистор може замінити 2SC5446, 2SC5422, 2SC5144 та 2SC5331; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.

Де застосовують

  • високовольтний вихідний каскад рядкової розгортки кольорових дисплеїв
  • кольорові монітори
Часто питають
Це оригінальна деталь чи демонтаж?

Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.

Що може замінити J6920?

J6920 може замінити 2SC5446, 2SC5422, 2SC5144 та 2SC5331. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.

Чим замінити J6920?

Шукайте NPN транзистор у корпусі TO-264 з такою самою розпіновкою та не гіршими Vceo 800 В, Ic 20 А і Pc 200 Вт. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.

Для чого призначений J6920?

За datasheet це високовольтний транзистор для вихідного каскаду рядкової розгортки кольорових моніторів.

Datasheet

Документація виробника: FJL6920/D, NPN Triple Diffused Planar Silicon Transistor, Rev. 2.

Джерело лише одне (onsemi); варіант FJL6920A і код J6920A у datasheet відсутні, часові параметри не внесені.

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

FJL6920/D, NPN Triple Diffused Planar Silicon Transistor, Rev. 2 Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
