Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |

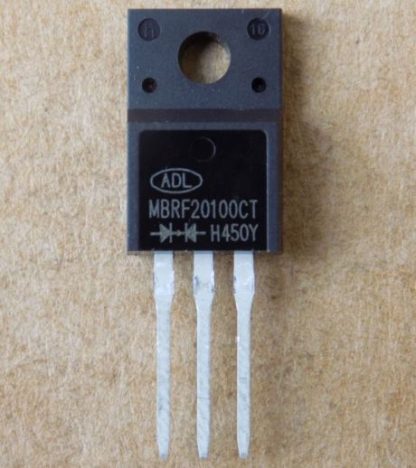

Діод Шоттки MBRF20100CT ( MBRF20100CTG , MBRF20100 )( заміна для MBR20100FCT , SBD20C100F ) , TO220F
37,60 ₴
48 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
48 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MBRF20100CT – здвоєний діод Шотткі зі спільним катодом на 100 В у ізольованому корпусі TO-220F. Для випрямлячів імпульсних блоків живлення та захисту від переполюсовки.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Зворотна напруга Vrrm | 100 В |
| Середній прямий струм If(av) | 10 А на діод / 20 А на корпус (номінальна Vr, Tc 133 °C) |
| Ударний струм Ifsm | 150 А (напівсинусоїда, 60 Гц, однофазна, номінальне навантаження) |
| Пряма напруга Vf (макс.) | 0.85 В (If 10 А, Tc 25 °C, на діод); 0.75 В (If 10 А, Tc 125 °C, на діод) |
| Зворотний струм Ir (макс.) | 0.15 мА (номінальна Vr, Tc 25 °C, на діод) |
| Температура переходу Tj | -65…+175 °C |
| Конфігурація | два діоди зі спільним катодом (виводи A K A) |
| Корпус | TO-220F |
MBRF20100CT – здвоєний діод Шотткі зі спільним катодом (виводи A K A) у корпусі TO-220F (TO-220 FULLPAK, CASE 221D). За datasheet onsemi зворотна напруга Vrrm – 100 В. Середній прямий струм If(av) – 10 А на діод і 20 А на корпус (номінальна Vr, Tc 133 °C). Пряма напруга Vf не більше 0.85 В при If 10 А, Tc 25 °C, на діод; при Tc 125 °C – не більше 0.75 В. Ударний струм Ifsm – 150 А (напівсинусоїда, 60 Гц, однофазна, номінальне навантаження). Зворотний струм Ir не більше 0.15 мА при номінальній Vr, Tc 25 °C, на діод.
Як підібрати заміну: беріть діод Шотткі зі спільним катодом у корпусі TO-220F з такою самою або вищою Vrrm і струмом не нижче за 10 А на діод, і порівнюйте Vf та Ir в datasheet. MBRF20100CT може замінити MBR20100FCT і SBD20C100F; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Прямі заміни за даними виробника: MBR20100CT, MBRF20150CT. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Випрямлячі у низьковольтних високочастотних імпульсних блоках живлення.
- Зворотні (freewheeling) діоди.
- Діоди захисту від переполюсовки.
Чим замінити MBRF20100CT?
MBRF20100CT може замінити MBR20100FCT і SBD20C100F. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. За даними виробника прямі заміни: MBR20100CT, MBRF20150CT.
Як перевірити діод Шотткі MBRF20100CT мультиметром?
У режимі перевірки діодів прозвоніть кожен анод відносно спільного катода: у прямому напрямку є падіння напруги, у зворотному – обрив. Пробій у будь-якому напрямку означає несправну деталь.
Чи підходить MBRF20100CT для випрямляча імпульсного блока живлення?
Так, за datasheet діод призначений для випрямлячів у низьковольтних високочастотних імпульсних блоках живлення, зворотних (freewheeling) діодів і захисту від переполюсовки. Vrrm – 100 В, If(av) – 10 А на діод.
Чому в MBRF20100CT два діоди в одному корпусі?
Це здвоєний діод зі спільним катодом: виводи A K A. If(av) вказано окремо – 10 А на діод і 20 А на корпус.
Документація виробника: MBRF20100CT/D, Rev. 13.
Datasheet onsemi MBRF20100CT/D Rev. 13 знайдено; цифри належать документу onsemi, виробник партії не встановлений.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
