Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

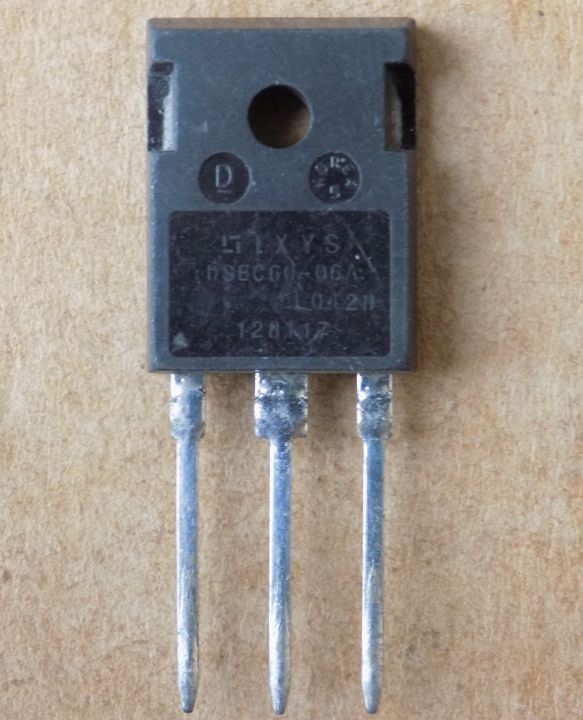

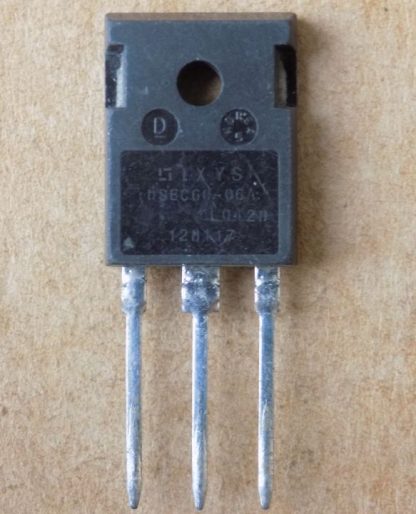

Діод DSEC60-06A (Заміна для DSEK60-06A , DSEC60-06B , DSEC60-06S , STTH60L06CW ) оригінал демонтаж, TO247-3pin
141,00 ₴
20 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
20 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
DSEC60-06A – швидкий діод Littelfuse (IXYS), два діоди зі спільним катодом у корпусі TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Littelfuse (IXYS) |
| Зворотна напруга Vrrm | 600 В, на кожен діод |
| Середній прямий струм If(av) | 2×30 А, Tc 135 °C |
| Пряма напруга Vf | 1.60 В макс., If 30 А, Tvj 25 °C |
| Час зворотного відновлення trr | 35 нс тип., Vr 300 В, Tvj 25 °C |
| Розсіювана потужність Ptot | 165 Вт, Tc 25 °C |
| Конфігурація | два діоди, спільний катод |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
DSEC60-06A – швидкий діод (HiPerFRED) виробника Littelfuse (IXYS). У корпусі TO-247 з трьома виводами два діоди зі спільним катодом; корпусна пластина – катод. Зворотна напруга Vrrm – 600 В на кожен діод. Середній прямий струм If(av) – 2×30 А (два діоди по 30 А, Tc 135 °C). Пряма напруга Vf – до 1.60 В макс. при If 30 А і Tvj 25 °C. Час зворотного відновлення trr – 35 нс тип. при Vr 300 В і Tvj 25 °C. Повна розсіювана потужність Ptot – 165 Вт при Tc 25 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. DSEC60-06A може замінити DSEK60-06A, DSEC60-06B, DSEC60-06S та STTH60L06CW. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. За даними виробника прямі заміни – також DSEC59-06BC та DHG60C600HB. Перед заміною перевірте розпіновку: у діода спільний катод, а не два окремих діоди.
Де застосовують
- Антипаралельний діод для високочастотних ключів, діод-обмежувач (antisaturation), снаббер, зворотний діод.
- Випрямлення в імпульсних джерелах живлення (SMPS) та ДБЖ (UPS).
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чим замінити DSEC60-06A?
За даними виробника прямі заміни – DSEC60-06B, DSEC59-06BC та DHG60C600HB. Перевіряйте корпус і розпіновку: потрібен подвійний діод зі спільним катодом у TO-247.
Які деталі може замінити DSEC60-06A?
DSEC60-06A може замінити DSEK60-06A, DSEC60-06B, DSEC60-06S та STTH60L06CW. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як підключити виводи?
Це два діоди зі спільним катодом, корпусна пластина – катод. Розпіновку звіряйте з datasheet.
Документація виробника: DSEC60-06A (Littelfuse/IXYS).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
