Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
| Стан | Оригінал |

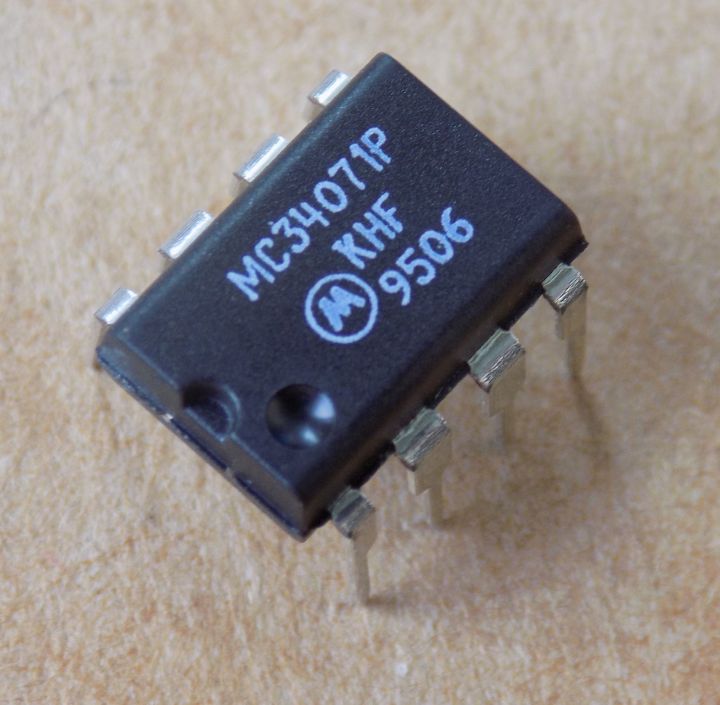

Мікросхема MC34071P оригінал, DIP8
164,50 ₴
12 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MC34071P – операційний підсилювач onsemi в корпусі DIP8 для однополярного та двополярного живлення. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
| Параметр | Значення |
|---|---|
| Виробник | onsemi |
| Корпус | DIP8 |
| Напруга живлення (VCC–VEE) | 3,0–44 В |
| Смуга підсилення (GBW) | 4,5 МГц (typ), f = 100 кГц, VCC = +15 В, VEE = −15 В |
| Швидкість наростання | 13 В/мкс |
| Напруга зміщення нуля | 1,0 мВ (typ) / 5,0 мВ (max), RS = 100 Ом |
| Струм споживання на підсилювач | 1,9 мА (typ) / 2,5 мА (max), VCC = +15 В, VEE = −15 В |
| Макс. температура переходу | 150 °C |
| Стан | Оригінал |
MC34071P – операційний підсилювач onsemi в корпусі DIP8, працює як від однополярного, так і від двополярного живлення. Вхід зібраний на транзисторах Дарлінгтона, вихідний каскад – на NPN. Напруга живлення (VCC–VEE) – 3,0–44 В для однополярного живлення. Смуга підсилення (GBW) – 4,5 МГц (typ) при f = 100 кГц, VCC = +15 В, VEE = −15 В. Швидкість наростання вихідної напруги – 13 В/мкс. Нелінійні спотворення (THD) – 0,02 %. Напруга зміщення нуля – 1,0 мВ (typ) і 5,0 мВ (max) для серії без суфікса A, при RS = 100 Ом. Струм споживання на один підсилювач – 1,9 мА (typ) і 2,5 мА (max) без навантаження при VCC = +15 В, VEE = −15 В. Вихід захищений від короткого замикання, тривалість необмежена, якщо не перевищено максимальну температуру переходу 150 °C.
Оригінал, не демонтаж. Замінювати краще на ту саму мікросхему в корпусі DIP8. Іншу мікросхему підбирайте самостійно: розпіновку й параметри порівнюйте за datasheet. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Універсальний операційний підсилювач для однополярного та двополярного живлення
- Вхідна синфазна напруга включає рівень землі (VEE)
- Вихід витримує ємнісне навантаження 0–10 000 пФ
Чим замінити MC34071P?
Найкраще – такою самою мікросхемою в корпусі DIP8. Іншу мікросхему підбирайте самостійно: розпіновку й параметри порівнюйте за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яка напруга живлення потрібна?
3,0–44 В для однополярного живлення. Абсолютний максимум VS – +44 В.
Чи є захист виходу від короткого замикання?
Так, тривалість необмежена, якщо не перевищено максимальну температуру переходу 150 °C.
Документація виробника: MC34071 (MC34071,2,4,A / MC33071,2,4,A / NCV33072,4,A), Single Supply 3.0 V to 44 V Operational Amplifiers.
Параметри наведено за datasheet onsemi, серія MC34071.
