Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT-223 |
| Стан | Оригінал |

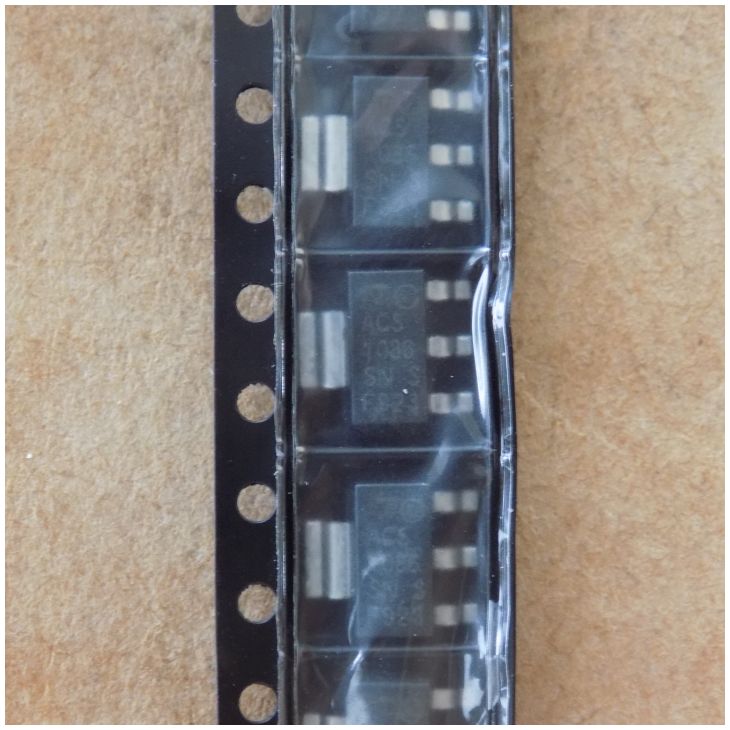

Мікросхема ACS108-6SN оригінал ( ACS1086SN , ACS108-6S , ACS108 , ACS1086S ) , sot223
61,10 ₴
14 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
ACS108-6SN – захищений від перенапруг ключ змінного струму (ACS) STMicroelectronics у корпусі SOT-223 для керування малопотужним навантаженням. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | SOT-223 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Корпус | SOT-223 |
| Напруга Vdrm/Vrrm | 600 В |
| Струм IT(RMS) | 0,8 А (Tamb 76 °C, S = 5 см²; Ttab 104 °C) |
| Ударний струм ITSM | 13 А (t 20 мс, Tj початк. 25 °C, повна синусоїда) |
| Струм керування Igt | 10 мА (макс., Vout 12 В, RL 33 Ом, квадранти II–III, Tj 25 °C) |
| Напруга керування Vgt | 1,0 В (макс., Vout 12 В, RL 33 Ом, Tj 25 °C) |
| Стійкість dV/dt | 2000 В/мкс (мін., Vout 402 В, керування розімкнене, Tj 125 °C) |
| Напруга Vtm | 1,3 В (макс., Itm 1,1 А, tp 500 мкс, Tj 25 °C) |
| Квадранти керування | II, III |
| Без зовнішнього демпфера | так |
| Стан | Оригінал |
ACS108-6SN (ACS1086SN, ACS108-6S, ACS108, ACS1086S) – мікросхема, захищений від перенапруг ключ змінного струму (ACS) виробництва STMicroelectronics, корпус SOT-223. Напруга Vdrm/Vrrm – 600 В. Струм IT(RMS) – 0,8 А при Tamb 76 °C, S = 5 см²; Ttab 104 °C. Ударний струм ITSM – 13 А при t 20 мс, Tj початк. 25 °C, повна синусоїда (13,7 А при 16,7 мс). Струм керування Igt – до 10 мА (макс., Vout 12 В, RL 33 Ом, квадранти II–III, Tj 25 °C). Стійкість dV/dt – від 2000 В/мкс (мін., Vout 402 В, керування розімкнене, Tj 125 °C). За документом, зовнішній снаббер чи варистор не потрібні.
Деталь оригінальна, не демонтаж. Підбираючи заміну, порівнюйте з datasheet корпус, напругу, струм, струм керування і квадранти. За даними виробника, пряма заміна – ACS108-6SN-TR. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Вмикання і вимикання змінного струму в побутовій техніці та промисловій автоматиці
- Керування малопотужними індуктивними або активними навантаженнями: реле, клапан, соленоїд, насос, вентилятор, лампа
Чим замінити ACS108-6SN?
За даними виробника, пряма заміна – ACS108-6SN-TR. Перед заміною порівняйте корпус і параметри з datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи потрібен зовнішній снаббер?
За документом, ні: мікросхема не потребує зовнішнього снаббера чи варистора.
Чи підходить для керування насосом або вентилятором?
Застосування за документом – малопотужні індуктивні або активні навантаження: реле, клапан, соленоїд, насос, вентилятор, лампа. Струм IT(RMS) – 0,8 А при Tamb 76 °C, S = 5 см²; Ttab 104 °C.
Документація виробника: ACS108-6SN, DS12896 Rev 1.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
