Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOIC-16 (wide body) |
| Стан | Демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

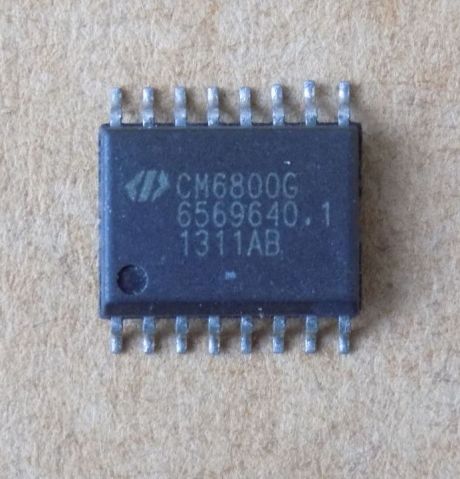

Мікросхема CM6800AG ( CM6800G , CM6800UX , CM6800 ) демонтаж, smd 16pin широкий корпус
117,50 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
CM6800AG – PFC/PWM контролер у широкому SMD-корпусі 16pin. Демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | SOIC-16 (wide body) |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | Мікросхема, контролер PFC/PWM |
| Виробник | Champion Microelectronic |
| Корпус | SOIC-16 (wide body) |
| Корпус (докладно) | SOP-16 (широкий) |
| Кількість виводів | 16 |
| Напруга живлення Vcc | 10–18 В (мін. 10, тип. 15, макс. 18) |
| Vcc, абсолютний максимум | 20 В |
| Опорна напруга Vref | 7.5 В |
| Частота PWM, макс. | 250 кГц |
| Піковий струм виходу PWM OUT | 1 А (абсолютний максимум) |
| Струм старту | 100 мкА (тип., Vcc 12 В, CL 0, кімнатна температура) |
| Робочий струм | 3.0 мА (тип., Vcc 14 В, CL 0) |
| Діапазон робочих температур | -40…125 °C |
| Tj макс. | 150 °C |
| Стан | Демонтаж б/в |
CM6800AG – мікросхема-контролер PFC/PWM виробника Champion Microelectronic з низьким струмом старту, у широкому SMD-корпусі на 16 виводів (за документом – 16-Pin Wide SOP). У назві товару також вказані позначення CM6800G, CM6800UX і CM6800. Живлення Vcc 10–18 В (мін. 10, тип. 15, макс. 18), абсолютний максимум Vcc – 20 В. Опорна напруга Vref – 7.5 В (буферизований вихід внутрішнього опорного). Частота PWM – до 250 кГц у режимі за струмом або за напругою. Піковий струм виходу PWM OUT – 1 А (джерело або приймач, абсолютний максимум). Струм старту – 100 мкА (тип., Vcc 12 В, CL 0, кімнатна температура), робочий струм – 3.0 мА (тип., Vcc 14 В, CL 0). Діапазон робочих температур – -40…125 °C, Tj макс. – 150 °C (абсолютний максимум).
Демонтаж б/в: деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Документ Champion Microelectronic не містить номера CM6800AG, тому цифри наведено за документом на CM6800 (виконання CM6800GIS); чи відрізняється CM6800AG за параметрами, документ не каже. Заміну добирайте за документацією: прямі заміни за даними виробника – ML4800, FAN4800, ML4824, корпус і розпіновку звіряйте за datasheet. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Блоки живлення настільних ПК і серверів, IPC, UPS
- Зарядні пристрої, живлення двигунів постійного струму, моніторів і телеком-систем
Це нова деталь чи демонтаж?
Демонтаж б/в: знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чим замінити CM6800AG?
Прямі заміни за даними виробника: ML4800, FAN4800, ML4824. Перед покупкою звірте корпус і розпіновку за datasheet.
Для чого застосовують цю мікросхему?
Це PFC/PWM контролер для блоків живлення настільних ПК і серверів, IPC, UPS, зарядних пристроїв, живлення двигунів постійного струму, моніторів і телеком-систем.
Чи збігаються параметри CM6800AG з CM6800?
У документі на CM6800 номера CM6800AG немає, тому точного збігу не обіцяємо. Для відповідальних вузлів порівняйте маркування на деталі з документацією.
Документація виробника: CM6800 (Champion Microelectronic).
У документі немає номерів CM6800AG і CM6800UX, параметри взято за позначеннями CM6800 і CM6800G; чи відрізняється CM6800AG за параметрами, документ не каже.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
