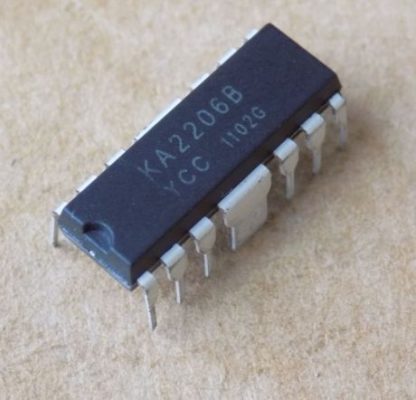

Мікросхема KA2206B
56,40 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
KA2206B – двоканальний підсилювач потужності НЧ Samsung на 2.3 Вт для стерео і мостового вмикання.
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Samsung |
| Корпус | 12-DIPH-300 / 16-DIP-300A |
| Макс. напруга живлення Vcc | 15 В |
| Розсіювана потужність Pd | 4 Вт |
| Вихідна потужність (стерео) | 2.3 Вт |
| Вихідна потужність (міст) | 4.7 Вт |
| Підсилення (стерео) | 45 дБ |
| Підсилення (міст) | 51 дБ |
| Струм спокою Iccq | 40 мА |
| Робоча температура | -20…+70 °C |
KA2206B – двоканальний підсилювач потужності низької частоти Samsung для стерео і мостового вмикання. Максимальна напруга живлення Vcc – 15 В, розсіювана потужність Pd – 4 Вт (абсолютний максимум, Fin припаяний до плати). У стерео вихідна потужність 2.3 Вт при Vcc=9 В, RL=4 Ом, THD=10 %, f=1 кГц (мін. 1.7 Вт), коефіцієнт підсилення 45 дБ (43…47). У мостовому вмиканні – 4.7 Вт при Vcc=9 В, RL=8 Ом, THD=10 %, f=1 кГц і підсилення 51 дБ (49…53). Струм спокою Iccq – 40 мА (стерео, Vcc=9 В, Vi=0; макс. 55). Спотворення THD – 0.3 % (стерео, Po=250 мВт, RL=4 Ом; макс. 1.5). Робоча температура -20…+70 °C, зберігання -40…+150 °C.
Деталь у стані нова деталь, не демонтаж. Корпус вказано як 12-DIPH-300 або 16-DIP-300A, тож перед заміною порівняйте ваш корпус і розпіновку з потрібною. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Стереопідсилювач і мостовий підсилювач у касетних магнітолах.
- Вбудоване приглушення шумів вмикання/вимикання і фільтр пульсацій.
Яку потужність дає KA2206B?
У стерео 2.3 Вт на канал при Vcc=9 В і RL=4 Ом (THD=10 %, f=1 кГц), у мостовому вмиканні 4.7 Вт при Vcc=9 В і RL=8 Ом.
Чим замінити KA2206B?
Потрібна двоканальна мікросхема НЧ з тією самою розпіновкою, корпусом і напругою живлення до 15 В. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Який корпус у KA2206B?
За документом, 12-DIPH-300 або 16-DIP-300A. Який саме – звіряйте з маркуванням і ніжками на фото.
Документація виробника: KA2206B (Samsung Semiconductor).
Не підтверджено, який із двох корпусів (12-DIPH-300 чи 16-DIP-300A) відповідає саме KA2206B.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
