Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусSO-8

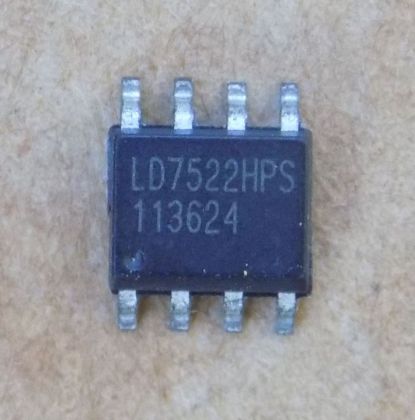

Мікросхема LD7522HPS ( LD7522PS ) , so-8

42,30 ₴

Немає в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

Категорія:

Мікросхема LD7522HPS (LD7522PS) – ШІМ-контролер струмового режиму з green-mode для імпульсних блоків живлення, корпус SO-8. Нова деталь.

ПараметрЗначення
КорпусSO-8

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
ВиробникLeadtrend Technology
ПризначенняШІМ-контролер струмового режиму з green-mode
Макс. напруга живлення VCC30 В
Поріг вмикання UVLO16 В (типово, Vcc = 15 В, Ta 25 °C)
Поріг вимикання UVLO10 В (типово)
Струм старту20 мкА (типово, макс. 35 мкА, Ta 25 °C)
Робочий струм3.5 мА (типово, Vcomp = 0 В, навантаження 1 нФ на OUT)
Частота перетворення65 кГц (типово)
Частота в green-mode20 кГц (типово)
Макс. напруга на вході CS0.85 В (типово)
КорпусSO-8
Опис

LD7522HPS (LD7522PS) – ШІМ-контролер струмового режиму виробництва Leadtrend Technology з green-mode та захистами OVP, OLP, OTP і brownout для AC/DC. Максимальна напруга живлення VCC – 30 В. Поріг вмикання UVLO типово 16 В (Vcc = 15 В, Ta 25 °C), поріг вимикання типово 10 В. Струм старту типово 20 мкА (макс. 35 мкА, Ta 25 °C), робочий струм типово 3.5 мА при навантаженні 1 нФ на OUT. Частота перетворення типово 65 кГц, у green-mode типово 20 кГц. Максимальна напруга на вході CS типово 0.85 В. Корпус SO-8 (SOP-8).

Нова деталь, не демонтаж. Псевдонім LD7522PS взято з назви товару. Підбираючи заміну, звіряйте корпус, розпіновку і пороги UVLO за datasheet. За даними виробника прямі заміни – LD7522HGS і LD7522HPN. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.

Де застосовують

  • Імпульсні адаптери змінного струму та зарядні пристрої.
  • Блоки живлення відкритого типу, живлення LCD-моніторів і ТВ.
Часто питають
Чим замінити LD7522HPS?

За даними виробника прямі заміни – LD7522HGS і LD7522HPN. Перед заміною порівняйте корпус і розпіновку за datasheet.

Це нова деталь чи демонтаж?

Нова деталь, не демонтаж.

Для чого застосовують LD7522HPS?

Для імпульсних адаптерів і зарядних пристроїв, блоків живлення відкритого типу, живлення LCD-моніторів і ТВ.

Які захисти є в мікросхемі?

За документом: OVP, OLP, OTP і brownout. Поріг OVP типово 2.5 В, поріг brownout (вмикання) типово 1.25 В.

Datasheet

Документація виробника: LD7522H (Leadtrend Technology).

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

LD7522H (Leadtrend Technology) Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
