Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO220-5 |
| Стан | Оригінал |

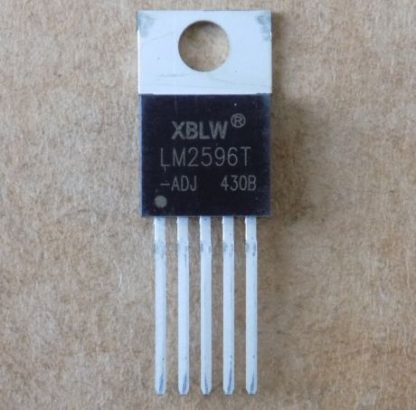

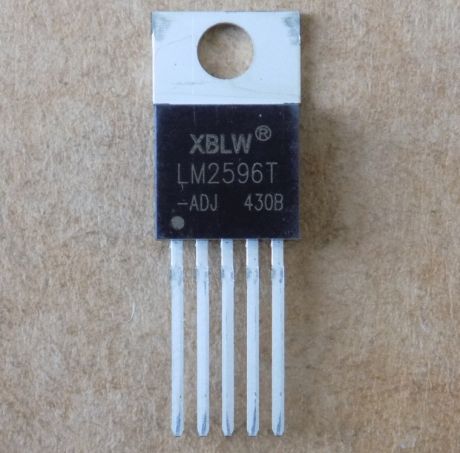

Мікросхема LM2596T-ADJ ( LM2596-ADJ ) оригінал, TO220-5
75,20 ₴
5 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
LM2596T-ADJ – регульований понижувальний імпульсний стабілізатор напруги Texas Instruments, оригінал, корпус TO220-5.
| Параметр | Значення |
|---|---|
| Корпус | TO220-5 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Texas Instruments |
| Тип | Понижувальний стабілізатор (buck), регульований |
| Струм навантаження | 3 А (макс.) |
| Вхідна напруга (робоча) | 4.5–40 В |
| Вхідна напруга (абсолютний максимум) | 45 В |
| Вихідна напруга (ADJ) | 1.2–37 В |
| Частота перетворення | 150 кГц (тип., Tj 25 °C) |
| Корпус | TO220-5 |
| Стан | Оригінал |
LM2596T-ADJ (LM2596-ADJ) – мікросхема Texas Instruments, регульований понижувальний імпульсний стабілізатор (buck). Максимальний струм навантаження – 3 А. Робочий діапазон вхідної напруги – 4.5–40 В, абсолютний максимум – 45 В. Вихідна напруга версії ADJ регулюється в межах 1.2–37 В, похибка не більше 4 % за лінією та навантаженням. Частота перетворення – 150 кГц (тип., Tj 25 °C), ККД – 73 % (тип.; Vin 12 В, Vout 3 В, навантаження 3 А). Мікросхема має теплове відключення та обмеження струму, вхід вимкнення сумісний з TTL.
Стан за назвою – оригінал, корпус TO220-5. Для підбору заміни збігайте корпус і розпіновку, вихідну напругу та струм навантаження, а також порівнюйте datasheet: для цієї мікросхеми заміна можлива лише повна, pin-to-pin. Потрібні лише чотири зовнішні компоненти. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Побутова техніка, електропостачання мереж, EPOS, домашні кінотеатри.
Чим замінити LM2596T-ADJ?
Підходить лише повна заміна в тому самому корпусі з тією ж розпіновкою. Порівнюйте datasheet: вихідну напругу, струм та частоту перетворення.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Як задати вихідну напругу?
Це версія ADJ з регульованою вихідною напругою 1.2–37 В. Значення задається зовнішніми компонентами, схему дивіться в datasheet.
Скільки зовнішніх компонентів потрібно?
Мікросхема містить усі активні функції понижувального стабілізатора, потрібно лише чотири зовнішні компоненти.
Документація виробника: SNVS124G, LM2596 SIMPLE SWITCHER Power Converter 150-kHz 3-A Step-Down Voltage Regulator.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
