Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP7 |
| Стан | Оригінал |

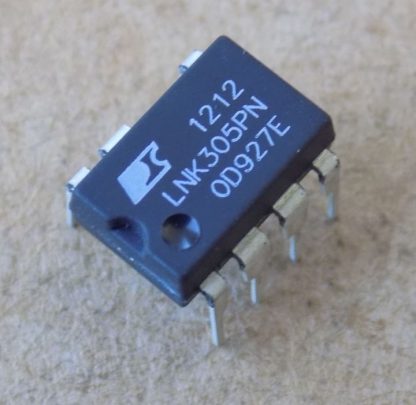

Мікросхема LNK305PN оригінал, DIP7
82,25 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
LNK305PN – оригінальна мікросхема Power Integrations серії LinkSwitch-TN у корпусі DIP7: імпульсний AC/DC перетворювач для неізольованих блоків живлення.
| Параметр | Значення |
|---|---|
| Корпус | DIP7 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Power Integrations |
| Серія | LinkSwitch-TN |
| Напруга BVDSS (вбудований MOSFET) | 700 В (мін.; VBP = 6,2 В, VFB ≥ 2 В, TJ = 25 °C) |
| Частота перетворення | 62 / 66 / 70 кГц (мін. / тип. / макс.; TJ = 25 °C) |
| Макс. коефіцієнт заповнення DCMAX | 66 / 69 / 72 % (мін. / тип. / макс.; S2 розімкнено) |
| Напруга на виводі DRAIN (абс. макс.) | -0,3 … 700 В (відносно SOURCE, TA = 25 °C) |
| Температура теплового захисту | 135 / 142 / 150 °C (мін. / тип. / макс.) |
| Робоча температура переходу | -40 … 150 °C (абс. макс.) |
| Модель | LNK305PN |
| Корпус | DIP7 |
| Вихідний струм, buck (MDCM) | 175 мА (типово, неізольований buck, 230 В AC ±15 % та 85–265 В AC) |
| Вихідний струм, buck (CCM) | 280 мА (типово, неізольований buck, 230 В AC ±15 % та 85–265 В AC) |
| Обмеження струму ILIMIT | 350 / 375 / 401 мА (мін. / тип. / макс.; di/dt = 75 мА/мкс, TJ = 25 °C) |
| RDS(ON) | 12 Ом тип. / 13,8 Ом макс. (ID = 35 мА, TJ = 25 °C) |
| Стан | Оригінал |
LNK305PN – імпульсний AC/DC перетворювач сімейства LinkSwitch-TN від Power Integrations. Мікросхема замінює лінійні та безтрансформаторні (з гасним конденсатором) неізольовані блоки живлення на струм до 360 мА. Всередині є MOSFET з пробивною напругою стоку BVDSS 700 В (мін.; VBP = 6,2 В, VFB ≥ 2 В, TJ = 25 °C). У неізольованому buck-перетворювачі типовий вихідний струм становить 175 мА (MDCM) або 280 мА (CCM) при 230 В AC ±15 % та 85–265 В AC. Частота перетворення – 62 / 66 / 70 кГц (мін. / тип. / макс.) при TJ = 25 °C. Захист: автоперезапуск при КЗ і обриві петлі зворотного зв'язку, покроковий обмежувач струму, тепловий захист.
Стан – оригінал, корпус DIP-8B (P Package): 8 позицій, 7 виводів, тому в назві товару стоїть DIP7. За даними виробника, PN у номері означає пластиковий DIP, RoHS і без галогенів. Той самий кристал випускають в інших корпусах: LNK305DN і LNK305GN, тож при заміні звіряйте корпус і розпіновку з datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Побутова техніка і таймери
- Світлодіодні драйвери та промислова автоматика
- Заміна лінійних блоків живлення і схем з гасним конденсатором (неізольований buck, buck-boost, flyback)
Чим замінити LNK305PN?
За даними виробника, той самий кристал випускається в корпусах LNK305DN та LNK305GN. Корпус має збігатися з платою, а взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чому в назві DIP7, а не DIP8?
Корпус DIP-8B має 8 позицій, але виводів 7: позиція 6 без виводу.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який вихідний струм дає LNK305PN?
У неізольованому buck-перетворювачі типово 175 мА (MDCM) або 280 мА (CCM) при 230 В AC ±15 % та 85–265 В AC.
Документація виробника: LNK302/304-306 LinkSwitch-TN Family, Rev. P 12/21.
Параметри наведено за datasheet виробника Power Integrations: LNK302/304-306 LinkSwitch-TN Family, Rev. P 12/21.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
