Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP7 |
| Стан | Оригінал |

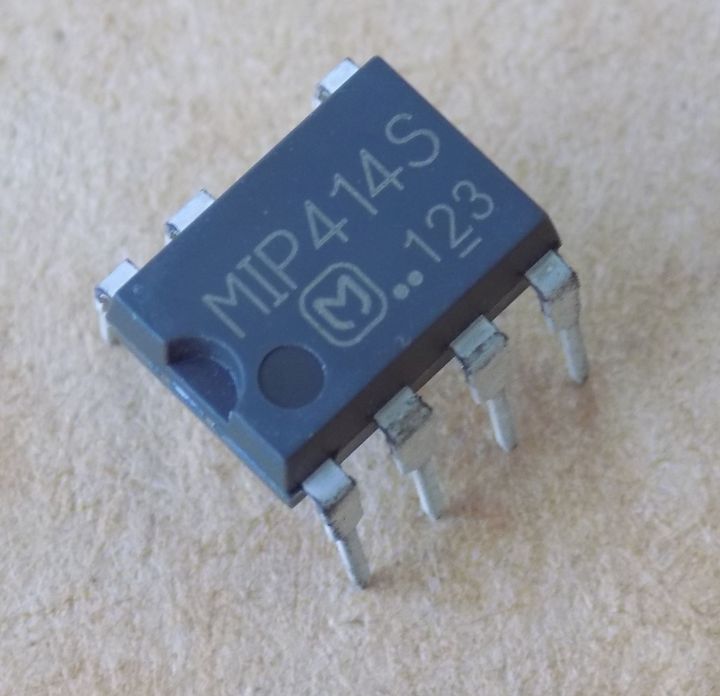

Мікросхема MIP414S оригінал ( MIP414 ) , DIP7
187,53 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MIP414S – квазірезонансний контролер із силовим MOSFET на 700 В для імпульсних блоків живлення, DIP7. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | DIP7 |
| Параметр | Значення |
|---|---|
| Виробник | Panasonic |
| Макс. напруга стоку VD | 700 В |
| Пробивна напруга VDSS (мін.) | 700 В |
| Піковий струм стоку IDP | 2.4 А |
| Rds(on) | 4.9 Ом (тип.), 6.7 Ом (макс.) при VCC 15 В, ID 300 мА, VFB 3 В |
| Поріг ILIMIT (мін./тип./макс.) | 1.215 / 1.350 / 1.485 А |
| Макс. напруга VCC | 45 В |
| Макс. температура каналу Tch | 150 °C |
| Корпус | DIP7 |
| Стан | Оригінал |
MIP414S – мікросхема Panasonic серії IPD: квазірезонансний контролер із силовим MOSFET на 700 В для імпульсних блоків живлення. Макс. напруга стоку VD – 700 В (абсолютний максимум, Ta 25 °C ±3 °C), пробивна напруга стік–витік VDSS – не менше 700 В (VCC 35 В, ID 100 мА, FB відкритий). Піковий струм стоку IDP – 2.4 А (абсолютний максимум). Опір відкритого каналу Rds(on) – 4.9 Ом (тип.), 6.7 Ом (макс.) при VCC 15 В, ID 300 мА, VFB 3 В. Поріг струмового захисту ILIMIT – 1.215 / 1.350 / 1.485 А (мін./тип./макс.) при VCC 15 В, FB 3 В. Макс. напруга VCC – 45 В, макс. температура каналу Tch – 150 °C (абсолютний максимум).
Оригінал. Корпус DIP7. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. Щоб підібрати заміну, порівняйте з datasheet напругу стоку, піковий струм, поріг ILIMIT, Rds(on) і розпіновку: у мікросхем цього типу підходить лише повна заміна pin-to-pin. Готового аналога в нашому каталозі для цієї позиції немає.
Де застосовують
- Блоки живлення до 60 Вт.
- Аудіотехніка, DVD, міні-компоненти, принтери, AC-адаптери.
- Квазірезонансне керування RCC (за мінімумом напруги) на повному навантаженні, перервна генерація на малому.
Чим замінити MIP414S?
Підходить лише повна заміна pin-to-pin. Порівняйте з datasheet напругу стоку, піковий струм, поріг струмового захисту ILIMIT, Rds(on) і розпіновку. Аналогів у нашому каталозі для цієї позиції немає.
Для яких блоків живлення призначена MIP414S?
За даними документа – для блоків живлення до 60 Вт: аудіотехніка, DVD, міні-компоненти, принтери, AC-адаптери.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який режим керування в MIP414S?
Квазірезонансне керування RCC (за мінімумом напруги) на повному навантаженні, перервна генерація на малому.
Документація виробника: MIP414SMS (Panasonic).
