Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
| Стан | Оригінал |

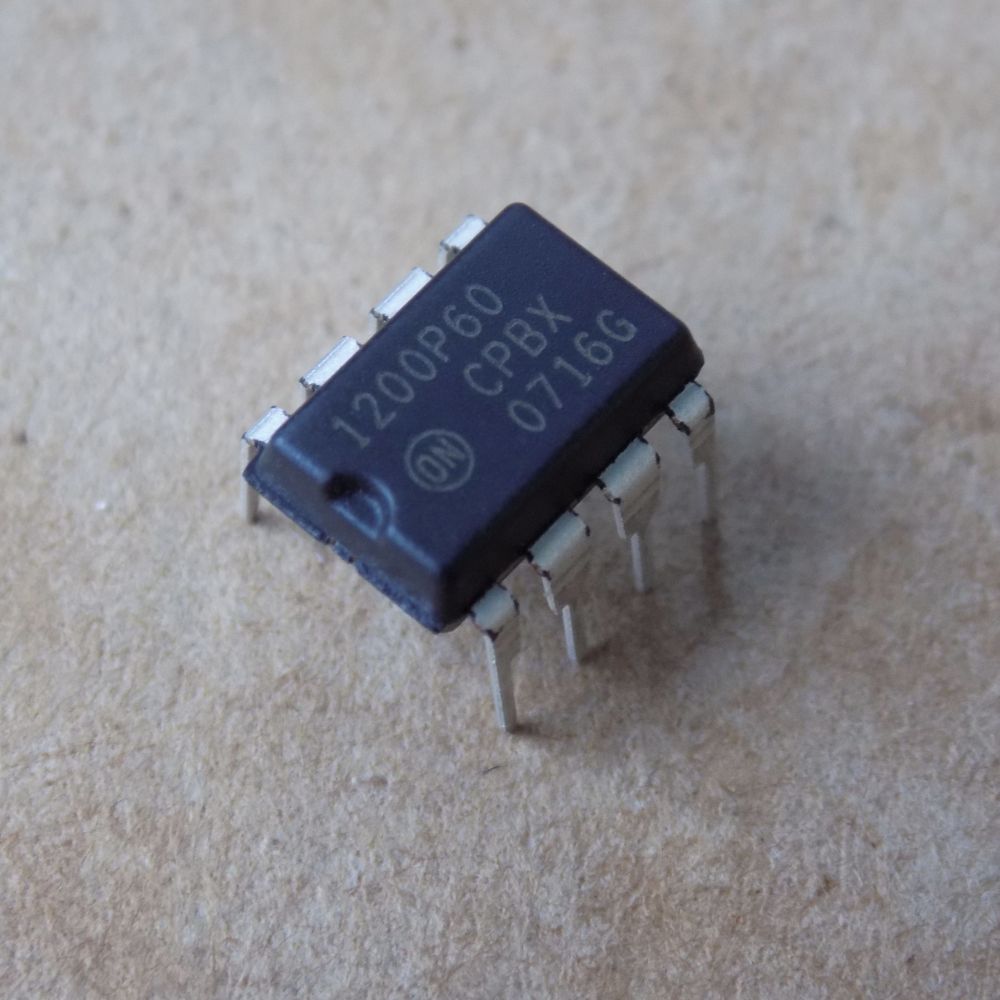

Мікросхема NCP1200P60G ( NCP1200P60 , 1200P60 , 1200AP60 ) оригінал, DIP8
117,50 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
NCP1200P60G – ШІМ-контролер струмового режиму для малопотужних мережевих джерел живлення, корпус DIP8. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi |
| Тип | ШІМ-контролер струмового режиму |
| Корпус | DIP8 |
| Кількість виводів | 8 |
| Робоча частота (версія 60 кГц) | 61 кГц (мін. 52, макс. 70) при VCC = 11 В, TJ 25 °C |
| Макс. напруга живлення VCC | 16 В |
| Піковий струм виходу драйвера | 250 мА |
| Макс. коефіцієнт заповнення | 80 % (typ) |
| Власне споживання | 1.4 мА (typ) при FSW = 60 кГц, TJ 25 °C |
| Макс. температура переходу | 150 °C |
| Стан | Оригінал |
NCP1200P60G – ШІМ-контролер струмового режиму від onsemi для малопотужних мережевих імпульсних джерел живлення, корпус DIP8 (PDIP-8), 8 виводів. За datasheet NCP1200/D для версії 60 кГц робоча частота становить 61 кГц (мінімум 52, максимум 70) при VCC = 11 В, виводі 5, навантаженому 1 кОм, і TJ 25 °C. Максимально допустима напруга живлення VCC – 16 В. Піковий струм виходу драйвера – 250 мА (source/sink). Максимальний коефіцієнт заповнення – 80 % (typ; мінімум 74, максимум 87). Власне споживання – 1.4 мА при виході 1 нФ, FSW = 60 кГц і TJ 25 °C (typ). Максимальна температура переходу – 150 °C.
Оригінал, не демонтаж. Маркування: 1200P60; у назві товару також вказано NCP1200P60, 1200P60 і 1200AP60. Розпіновка: 1 Adj, 2 FB, 3 CS, 4 GND, 5 Drv, 6 VCC, 7 NC, 8 HV. Підбираючи заміну, беріть мікросхему з такою самою робочою частотою, у тому самому корпусі DIP8 і з тією самою розпіновкою: від частоти залежить режим роботи джерела. Відправка Новою поштою з Запоріжжя в день оплати або наступного дня. Застосування: AC-DC адаптери, мережеві зарядні пристрої, допоміжні джерела живлення (USB, побутова техніка, телевізори).
Де застосовують
- AC-DC адаптери
- Мережеві зарядні пристрої
- Допоміжні джерела живлення (USB, побутова техніка, телевізори)
Чим замінити NCP1200P60G?
Каталог не містить підтверджених аналогів для цієї мікросхеми. Шукайте DIP8-версію NCP1200 з робочою частотою 60 кГц і тією самою розпіновкою, а взаємозамінність перевіряйте за datasheet.
Де застосовується ця мікросхема?
У малопотужних мережевих імпульсних джерелах живлення: AC-DC адаптерах, мережевих зарядних пристроях, допоміжних джерелах живлення (USB, побутова техніка, телевізори).
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Як перевірити мікросхему перед монтажем?
Звірте маркування на корпусі з позначенням у назві товару та розпіновку: 1 Adj, 2 FB, 3 CS, 4 GND, 5 Drv, 6 VCC, 7 NC, 8 HV. Напругу VCC не піднімайте вище 16 В.
На якій частоті працює NCP1200P60G?
Це версія 60 кГц: за datasheet типове значення 61 кГц (мінімум 52, максимум 70) при VCC = 11 В і TJ 25 °C.
Документація виробника: NCP1200/D, Rev. 20.
Параметри наведено за datasheet NCP1200/D для версії 60 кГц (код NCP1200P60G).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
