Опис

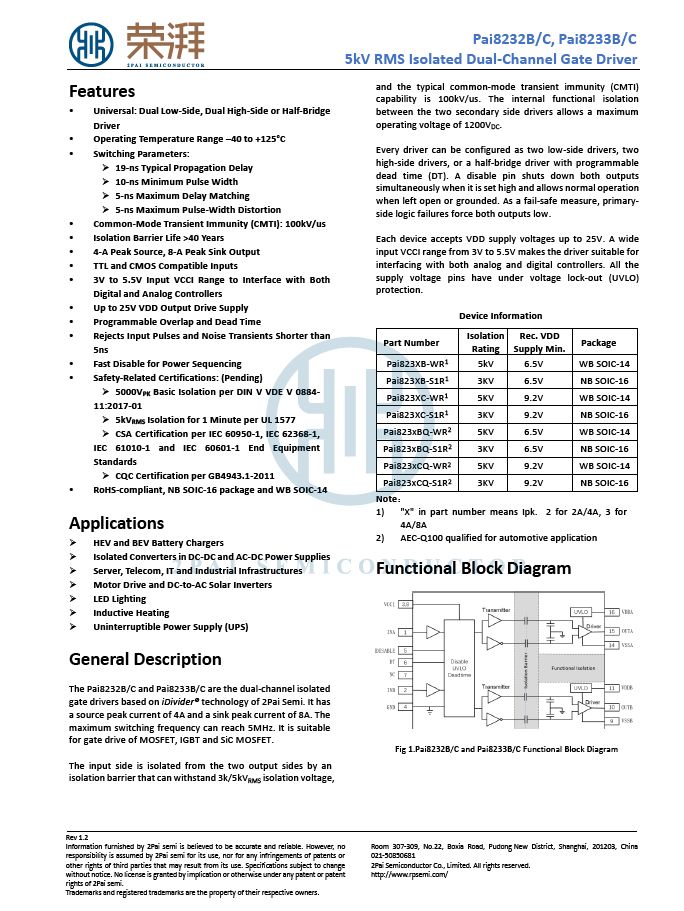

Мікросхема-драйвер транзистора Pai8233C ( PAI8233C-WR ) оригінал, корпус WBSOIC-14.

Характеристики
 Універсальний: подвійний драйвер низького рівня, подвійний драйвер високого рівня або напівмостовий
драйвер
 Діапазон робочих температур від –40 до +125°C
 Параметри комутації:
➢ Типова затримка поширення 19 нс
➢ Мінімальна ширина імпульсу 10 нс
➢ Максимальна затримка узгодження 5 нс
➢ Максимальне спотворення ширини імпульсу 5 нс

 Термін служби ізоляційного бар’єра >40 років

 Коротше відхиляє вхідні імпульси та шумові перехідні процеси ніж
5 нс

 Захищеність від синфазних перехідних процесів (CMTI): 100 кВ/мкс
 Вихідний піковий струм джерела 4 А, вихідний піковий струм споживання 8 А
 Входи, сумісні з TTL та CMOS
 Діапазон вхідного VCCI від 3 В до 5,5 В для взаємодії з цифровими та аналоговими контролерами
 Вихідне живлення VDD до 25 В
 Програмоване перекриття та мертвий час
 Швидке відключення для послідовного керування живленням
 Сертифікати, пов’язані з безпекою: (очікують на розгляд)
➢ Базова ізоляція 5000VPK згідно з DIN V VDE V 0884-
11:2017-01
➢ Ізоляція 5 кВRMS протягом 1 хвилини згідно з UL 1577
➢ Сертифікація CSA згідно з IEC 60950-1, IEC 62368-1,
IEC 61010-1 та IEC 60601-1 Кінцеве обладнання
Стандарти
➢ Сертифікація CQC згідно з GB4943.1-2011
 Сумісний з RoHS, корпус NB SOIC-16 та WB SOIC-14

Застосування
➢ Зарядні пристрої для акумуляторів HEV та BEV
➢ Ізольовані перетворювачі в джерелах живлення постійного струму (DC-DC) та змінного струму (AC-DC)
➢ Серверна, телекомунікаційна, ІТ та промислова інфраструктура
➢ Привід двигуна та сонячні інвертори постійного струму в змінний струм (DC-AC)
➢ Світлодіодне освітлення
➢ Індуктивний нагрів
➢ Джерело безперебійного живлення (ДБЖ)

Загальний опис
Pai8232B/C та Pai8233B/C – це двоканальні ізольовані драйвери затворів, що базуються на технології iDivider® від 2Pai Semi. Вони мають
піковий струм витоку 4 А та піковий струм стоку 8 А.
Максимальна частота перемикання може досягати 5 МГц. Вони підходять
для керування затворами MOSFET, IGBT та SiC MOSFET.

Пробій вихідних транзисторів інвертора часто призводить до несправності драйверів PAI8233C.
