SSC2S110 (маркування 2S110) – ШІМ-мікросхема Sanken в корпусі SOIC8 з виходом DRIVE для затвора силового MOSFET.

ПараметрЗначення
КорпусSO-8

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
ВиробникSanken
КорпусSO-8
Маркування2S110
Макс. напруга живлення Vcc32 В
Макс. напруга на виводі ST600 В
Робоча температура–20…+115 °C
Макс. температура переходу Tj150 °C
Напруга початку роботи Vcc(ON)15,3 В
Напруга зупинки Vcc(OFF)8,1 В
Частота генерації fOSC(AVE)67 кГц
Макс. коефіцієнт заповнення74 %
Поріг OVP по Vcc29 В
Опис

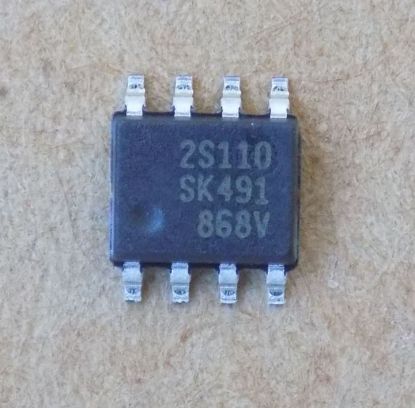

SSC2S110 – ШІМ-мікросхема виробництва Sanken в корпусі SOIC8 (8 виводів, виводи 3 і 5 – NC). На корпусі стоїть маркування 2S110. Вивід 6 (DRIVE) керує затвором силового MOSFET. Максимальна напруга живлення Vcc – 32 В (абсолютний максимум, Ta 25 °C), на виводі запуску ST допустимо до 600 В (абсолютний максимум, Ta 25 °C). Робоча температура навколишнього середовища –20…+115 °C, максимальна температура переходу – 150 °C.

Мікросхема починає працювати при Vcc 15,3 В (тип., Ta 25 °C, Vcc 18 В) і зупиняється при 8,1 В (тип.). Середня частота генерації – 67 кГц (тип.), максимальний коефіцієнт заповнення – 74 % (тип.). Захисти: за перевантаженням по струму (OCP), за перенапругою по Vcc (поріг 29 В, тип.) і тепловий (від 130 °C, мін.). Підбираючи заміну, порівнюйте корпус, розпіновку, виводи керування та параметри в документації виробника: за одним лише маркуванням підбирати не варто. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.

Де застосовують

  • ШІМ-мікросхема (PWM IC) в корпусі SOIC8 з виходом DRIVE для затвора силового MOSFET
  • Захисти OCP, OLP, OVP, тепловий TSD
Часто питають
Що за мікросхема SSC2S110 і що означає маркування 2S110?

SSC2S110 – ШІМ-мікросхема Sanken в корпусі SOIC8. На корпусі нанесено маркування 2S110.

Яку напругу живлення допускає SSC2S110?

Максимум Vcc – 32 В (абсолютний максимум, Ta 25 °C). Починає працювати при 15,3 В (тип.), зупиняється при 8,1 В (тип.).

Чим замінити SSC2S110?

Повну заміну pin-to-pin слід шукати за документацією виробника: порівнюйте корпус, розпіновку та параметри. Підбирати лише за назвою не варто.

Які захисти є в SSC2S110?

За таблицею параметрів: за струмом (OCP), перевантаженням (OLP), перенапругою (OVP) та тепловий (TSD).

Datasheet

Документація виробника: SSC2S110 (Sanken).

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

SSC2S110 (Sanken) Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
