Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
| Стан | Оригінал |

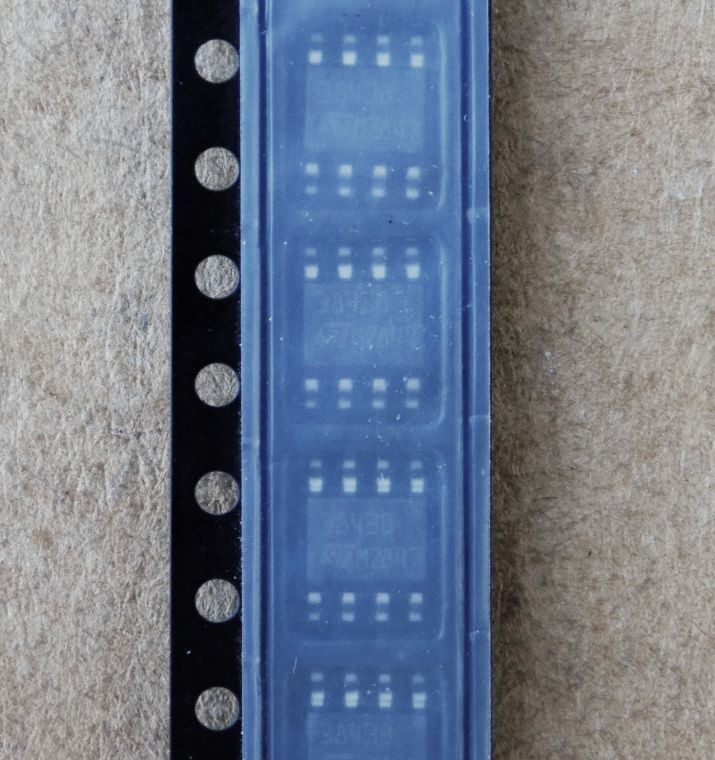

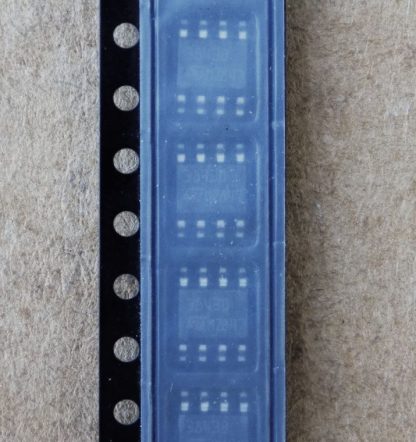

Мікросхема ST UC3843B оригінал ( заміна для UC3843A ), so-8
51,70 ₴
12 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
UC3843B – ШІМ-контролер із струмовим режимом для імпульсних джерел живлення, виробник STMicroelectronics, корпус SO-8. Оригінал, заміна для UC3843A.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Опорна напруга Vref | 5,00 В (типове, Tj 25 °C, Io 1 мА) |
| Частота генератора | 52 кГц (типове, RT 10 кОм, CT 3,3 нФ) |
| Поріг вмикання UVLO | 8,4 В (типове) |
| Максимальний коефіцієнт заповнення | 96 % (типове) |
| Струм запуску | 0,5 мА (максимум, Vi 6,5 В) |
| Піковий струм виходу | до 1 А |
| Напруга живлення, абсолютний максимум | 30 В |
| Корпус | SO-8 |
| Стан | Оригінал |
UC3843B – ШІМ-контролер із струмовим режимом для імпульсних джерел живлення, виробник STMicroelectronics, корпус SO8, 8 виводів. Цифри нижче – з даташиту на UC3843B. Опорна напруга Vref типово 5,00 В (4,90–5,10) при Tj 25 °C і Io 1 мА. Частота генератора типово 52 кГц при Tj 25 °C, RT 10 кОм, CT 3,3 нФ; у струмовому режимі робота можлива до 500 кГц. Поріг вмикання UVLO типово 8,4 В, мінімальна робоча напруга після вмикання типово 7,6 В. Максимальний коефіцієнт заповнення типово 96 %. Струм запуску – не більше 0,5 мА при Vi 6,5 В, робочий струм живлення – не більше 17 мА при Vi 15 В. Піковий струм виходу до 1 А, вихід заряджає і розряджає затвор MOSFET. Напруга живлення, абсолютний максимум – 30 В.
Це оригінал, не демонтаж. Товар у назві позначений як заміна для UC3843A: UC3843B може замінити UC3843A, але зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Прямі заміни за даними виробника: UC3842B, UC3844B, UC3845B. Застосування: імпульсні джерела живлення, мережеві і DC–DC, з фіксованою частотою та струмовим режимом.
Де застосовують
- Імпульсні джерела живлення, мережеві і DC–DC, з фіксованою частотою та струмовим режимом
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи може UC3843B замінити UC3843A?
UC3843B може замінити UC3843A, але зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чим замінити UC3843B?
За даними виробника, прямі заміни – UC3842B, UC3844B, UC3845B. Звіряйте їх з даташитом перед встановленням.
Який корпус і скільки виводів?
SO8 (також Minidip), 8 виводів. У нас – SO-8.
Документація виробника: UC3843B (STMicroelectronics), UC2842B/3B/4B/5B – UC3842B/3B/4B/5B.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
