Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусDIP14

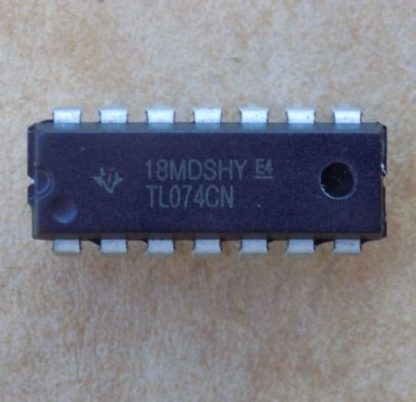

Мікросхема TL074CN , DIP14

15,51 ₴

19 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 20.11

Магазин на канікулах. Замовлення знову приймаємо з 20.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

Категорія:

TL074CN – чотири малошумні операційні підсилювачі з JFET-входом в одному корпусі DIP14. Для аудіо та загальної аналогової схемотехніки.

ПараметрЗначення
КорпусDIP14

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
Кількість підсилювачів у корпусі4
КорпусDIP14
Напруга зміщення нуля Vos (тип. / макс.)3 / 10 мВ
Вхідний струм зміщення Ib (тип. / макс.)65 / 200 пА
Добуток підсилення на смугу GBW (тип.)5.25 МГц
Швидкість наростання SR (мін. / тип.)8 / 20 В/мкс
Струм споживання на один підсилювач (тип. / макс.)1.4 / 2.5 мА
Напруга живлення, абсолютний максимум42 В
Опис

TL074CN – операційний підсилювач із польовими (JFET) транзисторами на вході: чотири підсилювачі у корпусі DIP-14 (PDIP, N). Виробник – Texas Instruments. Параметри для класу C (живлення ±15 В, температура 25 °C): напруга зміщення нуля Vos 3 / 10 мВ (тип. / макс.), вхідний струм зміщення Ib 65 / 200 пА (тип. / макс.), добуток підсилення на смугу GBW 5.25 МГц (тип.), швидкість наростання SR 8 / 20 В/мкс (мін. / тип.), струм споживання на один підсилювач 1.4 / 2.5 мА (тип. / макс.) без навантаження. Абсолютний максимум напруги живлення – 42 В.

Корпус DIP14 монтується у панельку або паяється в отвори. Щоб підібрати заміну, звіряйте кількість каналів, розпіновку корпусу та параметри з datasheet SLOS080 (TL071/TL072/TL074): суфікс C означає клас з наведеними вище цифрами. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.

Де застосовують

  • Малошумні операційні підсилювачі з польовими (JFET) транзисторами на вході, для загального застосування.
  • Серія має широкі діапазони синфазної та диференціальної вхідної напруги, малі вхідні струми, захист виходу від короткого замикання.
  • Приклади застосування з datasheet: професійні аудіомікшери, приводи двигунів, джерела безперебійного живлення, сонячні інвертори (для сучасних версій TL07xH/TL08xH).
Часто питають
Чим замінити TL074CN?

Потрібна мікросхема з чотирма підсилювачами в корпусі DIP14 і такою ж розпіновкою. Порівняйте її параметри з datasheet TL074 перед установкою.

Скільки підсилювачів у TL074CN?

Чотири підсилювачі в одному корпусі DIP-14.

Яка максимальна напруга живлення TL074CN?

Абсолютний максимум – 42 В (різниця між V+ і V–). Це гранична величина, а не робоча напруга.

Що означає JFET-вхід?

На вході стоять польові транзистори, тому вхідний струм зміщення малий: 65 пА (тип.) і 200 пА (макс.) при живленні ±15 В і 25 °C.

Datasheet

Документація виробника: SLOS080W, TL071/TL072/TL074 Low-Noise FET-Input Operational Amplifiers.

Параметри наведено за datasheet виробника Texas Instruments SLOS080W (TL071/TL072/TL074), клас C.

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

SLOS080W, TL071/TL072/TL074 Low-Noise FET-Input Operational Amplifiers Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
