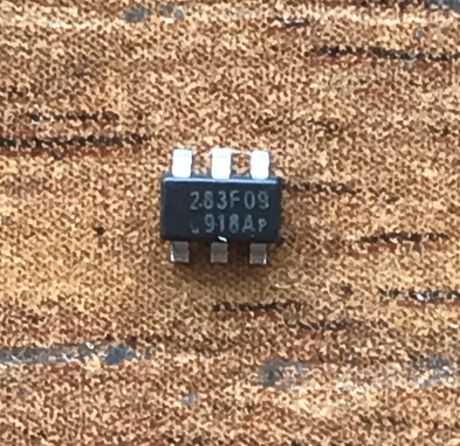

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусSOT23-6

Мікросхема OB2283MP ( OB2283 , 83xxx , 283xxx , xxx283 ) , sot23-6

47,00 ₴

8 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 21.11

Магазин на канікулах. Замовлення знову приймаємо з 21.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

Категорія:

OB2283MP (OB2283) – ШІМ-контролер струмового режиму для зворотноходових AC/DC перетворювачів. Корпус SOT23-6.

ПараметрЗначення
КорпусSOT23-6

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
ВиробникOn-Bright
Напруга живлення VCC12–28 В
Поріг старту21 В
Частота перетворення65 кГц
Макс. коефіцієнт заповнення78 %
Поріг обмеження струму CS0,45 В
Обмеження виходу Gate12 В
КорпусSOT23-6
Опис

OB2283MP (OB2283) від On-Bright – ШІМ-контролер струмового режиму для зворотноходових AC/DC перетворювачів. Робоча напруга живлення VCC – 12–28 В (рекомендовані умови). Старт відбувається при 21 В, захист за низькою напругою вмикається при 8 В (Tамб 25 °C). Поріг захисту VCC від перенапруги – 30 В. Струм запуску – 3 мкА (макс. 10 мкА). Робочий струм – 2,5 мА (VDD 18 В, CS 4 В, FB 3,5 В). Частота перетворення – 65 кГц (мін. 60, макс. 70 кГц), максимальний коефіцієнт заповнення – 78 %. Поріг обмеження струму за входом CS – 0,45 В. Вихід Gate обмежений на рівні 12 В (VCC 18 В).

Корпус SOT23-6, 6 виводів. Робоча температура навколишнього середовища – -20…85 °C. Підбираючи заміну, порівнюйте за datasheet розпіновку, поріг CS і частоту. Відправляємо зі Львова Новою поштою в день оплати або наступного дня.

Де застосовують

  • Зворотноходові AC/DC перетворювачі (offline flyback) для принтерів і накопичувачів
  • Мережеві адаптери живлення
Часто питають
Чим замінити OB2283MP?

Мікросхеми підбирають лише як повну заміну pin-to-pin. Прямих замін за даними виробника у нас немає, тому порівнюйте розпіновку й параметри самостійно за datasheet.

Що означають позначки 83xxx, 283xxx, xxx283?

Це варіанти маркування на корпусі OB2283, вказані в назві товару.

Які захисти має мікросхема?

Обмеження струму цикл за циклом, перевантаження, перегрів (OTP), перенапруга виходу (OVP), UVLO; зсув частоти для зниження EMI.

Для яких пристроїв підходить?

Для мережевих адаптерів живлення та зворотноходових перетворювачів у принтерах і накопичувачах.

Datasheet

Документація виробника: OB2283 (On-Bright).

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

OB2283 (On-Bright) Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
