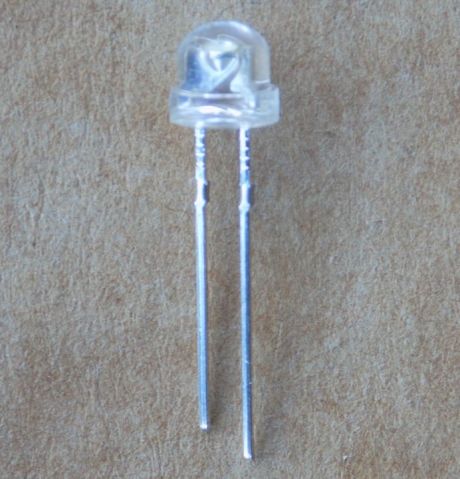

Світлодіод для ліхтариків холодний білий D=5мм 6000 K
3,76 ₴
146 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
Світлодіод холодного білого світіння в круглому корпусі 5 мм, колірна температура 6000 K. Підходить для ліхтариків і саморобних світлових пристроїв.
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Діаметр корпусу | 5 мм |
| Колір світіння | холодний білий, 6000 K |
| Пряма напруга Vf | 3.3 В (If=20 мА, тип.; діапазон 3.0–3.6 В) |
| Максимальний прямий струм | 20 мА (постійний) |
| Піковий імпульсний струм | 100 мА (імпульс 0,1 мс, шпаруватість 1/10) |
| Зворотна напруга Vr | 5 В (Ir = 100 мкА) |
| Робоча температура | -40…+85 °C |
| Температура зберігання | -40…+100 °C |
| Монтаж | наскрізний (THT) |
Світлодіод для ліхтариків холодного білого кольору в круглому корпусі діаметром 5 мм для монтажу в отвори плати. Колірна температура – 6000 K при струмі 20 мА. Пряма напруга Vf – 3.3 В при струмі 20 мА (типове значення, діапазон від 3.0 до 3.6 В). Максимальний постійний прямий струм – 20 мА, піковий імпульсний – 100 мА (імпульс 0,1 мс, шпаруватість 1/10). Зворотна напруга Vr – 5 В при Ir = 100 мкА, тому світлодіод не можна вмикати у зворотному напрямку без захисту. Робоча температура від -40 до +85 °C.
Щоб підібрати заміну, порівняйте діаметр корпусу, колір і колірну температуру, а також прямий струм і напругу Vf. Світлодіод потрібно вмикати через резистор або драйвер, який обмежує струм. Якщо в ліхтарику інша схема живлення, розрахуйте резистор під свою напругу. Товар в наявності, відправляємо зі складу у Запоріжжі Новою Поштою в день оплати або наступного дня.
Де застосовують
- Ліхтарики
- Світлові індикатори та підсвітка у саморобних пристроях
Чим замінити цей світлодіод?
Потрібен світлодіод із тим самим діаметром корпусу 5 мм, холодним білим кольором і близькою колірною температурою. Прямий струм не має перевищувати 20 мА.
Як підключити світлодіод до джерела живлення?
Тільки через обмежувач струму: резистор або драйвер. Типова пряма напруга – 3.3 В при 20 мА, тому резистор рахують від напруги вашого джерела.
Яка зворотна напруга допустима?
Зворотна напруга Vr – 5 В при Ir = 100 мкА. Полярність дотримуйте: довший вивід – анод.
Який максимальний струм?
Постійний прямий струм – до 20 мА. Піковий імпульсний струм – 100 мА (імпульс 0,1 мс, шпаруватість 1/10).
Документація виробника: 500TSW4D – Super Bright White LED 5mm (сторінка-специфікація виробника; партномер і виробник конкретної партії товару невідомі – рядок правил "виробник партії невідомий", узято один довідковий документ повністю).
Параметри наведено за datasheet виробника LC LED (модель 500TSW4D, 5 мм, холодний білий).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
