Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусTO-220
СтанОригінал

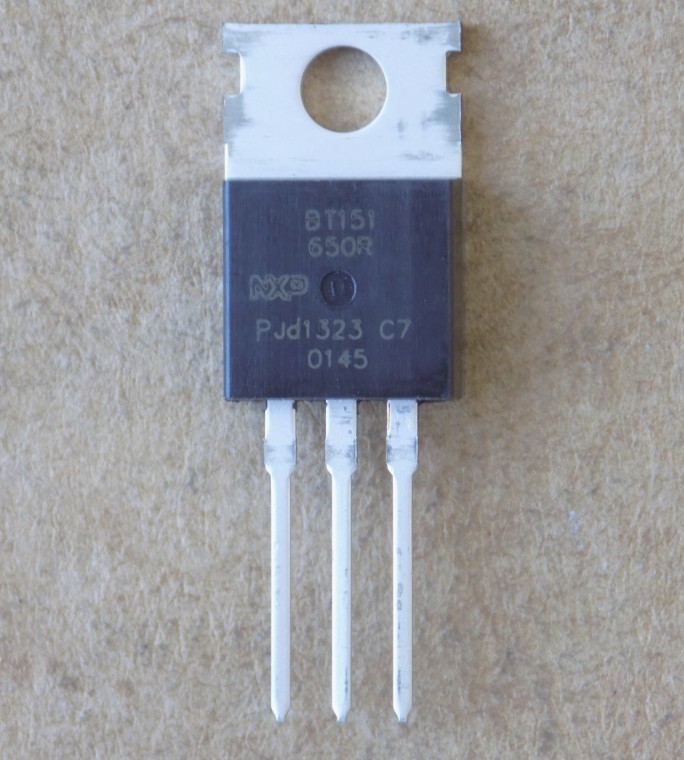

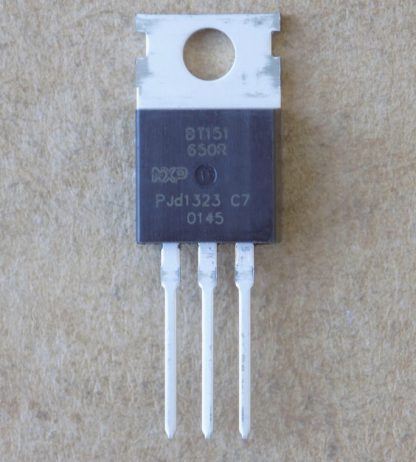

Тиристор BT151-650R оригінал, ТО220

47,00 ₴

3 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 20.11

Магазин на канікулах. Замовлення знову приймаємо з 20.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

Категорія:

BT151-650R – оригінальний тиристор WeEn у корпусі TO-220AB на 650 В, для керування двигунами, запалювання та захисних кіл.

ПараметрЗначення
КорпусTO-220

Гарантія оригінальності

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
Напруга Vdrm/Vrrm650 В (повторювана пікова)
Середній струм It(AV)7.5 А (напівсинусоїда, Tmb ≤ 109 °C)
Діючий струм It(RMS)12 А (напівсинусоїда, Tmb ≤ 109 °C)
Ударний струм Itsm120 А (tp=10 мс, Tj=25 °C)
Струм керування Igt2 мА тип / 15 мА макс (Vd=12 В, It=0.1 А, Tj=25 °C)
Пряме падіння Vt1.4 В тип (It=23 А, Tj=25 °C)
КорпусTO-220
СтанОригінал
Опис

BT151-650R – тиристор (SCR) виробництва WeEn Semiconductors, оригінал, корпус TO-220AB (SOT78). Повторювана пікова напруга Vdrm/Vrrm – 650 В. Діючий струм It(RMS) – 12 А, середній It(AV) – 7.5 А (напівсинусоїда, Tmb ≤ 109 °C). Ударний струм Itsm – 120 А при tp=10 мс (Tj=25 °C). Струм керування Igt – 2 мА типово і 15 мА максимум при Vd=12 В, It=0.1 А, Tj=25 °C. Пряме падіння Vt – 1.4 В типово при It=23 А, Tj=25 °C.

Оригінал, не демонтаж. Для заміни дивіться на напругу не нижче 650 В, струм не менший за потрібний у схемі, той самий корпус і такий самий або менший струм керування Igt: інакше тиристор може не відкритися від того самого драйвера. У нашому каталозі є BT151-800R з вищою напругою. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.

Де застосовують

  • Системи запалювання
  • Керування двигунами
  • Захисні кола
  • Регулювання напруги
Аналоги та заміни

Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.

Модель Чому підходить Примітка
BT151-800R Vdrm 800 ≥ 650, It(AV) 7.5 ≥ 0.8×7.5 = 6 (Tmb ≤ 109 °C), Igt макс 15 ≤ 15 мА (Vd=12 В, It=0.1 А), той самий корпус TO-220AB Вища напруга, керування таке саме; перевірте, що схема не вимагає точно 650 В. Купити

Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.

Часто питають
Це оригінальна деталь чи демонтаж?

Оригінал, не демонтаж.

Чим замінити BT151-650R?

Із наявних у каталозі підходить BT151-800R: напруга Vdrm 800 В не нижча за 650 В, той самий корпус TO-220AB. Струм керування і струм навантаження порівняйте за datasheet.

Як перевірити тиристор мультиметром?

Без живлення у режимі діода між анодом і катодом струм не має йти в жодному напрямку. Після подачі короткого струму на затвор тиристор відкривається і тримає провідність, поки є струм утримання.

Чи підходить BT151-650R для керування двигуном?

Так, керування двигунами входить у типові застосування цього тиристора. Напруга Vdrm/Vrrm – 650 В, діючий струм It(RMS) – 12 А.

Datasheet

Документація виробника: BT151-650R.

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
