Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

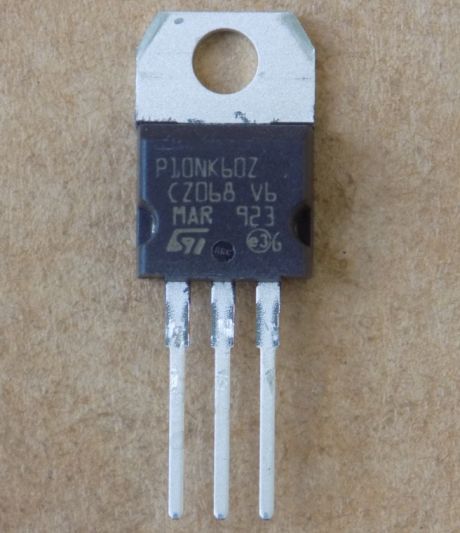

Транзистор STP10NK60Z ( P10NK60Z ) оригінал ( заміна для FDP10N60NZ , BUZ91A , BUZ91 ), TO-220
86,48 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
STP10NK60Z (P10NK60Z) – потужний N-канальний MOSFET SuperMESH STMicroelectronics на 600 В, 10 А, корпус TO-220, оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N-канал |
| Напруга Vds | 600 В (VGS = 0 В) |
| Струм стоку Id (Tc 25 °C) | 10 А |
| Струм стоку Id (Tc 100 °C) | 5.7 А |
| Опір Rds(on) | 0.68 Ом тип., 0.75 Ом макс. (Vgs 10 В, Id 4.5 А) |
| Заряд затвора Qg | 48 нКл тип., 70 нКл макс. (Vdd 480 В, Id 8 А, Vgs 0–10 В) |
| Вхідна ємність Ciss | 1370 пФ (Vds 25 В, f 1 МГц) |
| Порогова напруга Vgs(th) | 3.00–4.50 В (Vds = Vgs, Id 250 мкА) |
| Потужність Pd (Tc 25 °C) | 115 Вт |
| Макс. температура переходу | 150 °C |
| Корпус | TO-220 |
| Виробник | STMicroelectronics |
| Стан | Оригінал |
STP10NK60Z (P10NK60Z) – потужний N-канальний MOSFET SuperMESH виробництва STMicroelectronics у корпусі TO-220. Напруга Vds – 600 В при VGS = 0 В. Струм стоку Id – 10 А при Tc 25 °C і 5.7 А при Tc 100 °C. Опір Rds(on) – 0.68 Ом типово, 0.75 Ом максимум при Vgs 10 В, Id 4.5 А. Заряд затвора Qg – 48 нКл типово, 70 нКл максимум при Vdd 480 В, Id 8 А. Вхідна ємність Ciss типово 1370 пФ (Vds 25 В, f 1 МГц). Порогова напруга Vgs(th) – від 3.00 до 4.50 В при Id 250 мкА. Потужність розсіювання – 115 Вт при Tc 25 °C. Затвор захищений стабілітронами, ESD 4 кВ.
Стан: оригінал, не демонтаж. STP10NK60Z може замінити FDP10N60NZ, BUZ91A і BUZ91, але зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. За даними виробника є також варіанти STB10NK60ZT4, STP10NK60ZFP і STW10NK60Z. Для заміни звіряйте корпус, напругу, струм і Qg. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Перемикальні схеми
Чим замінити STP10NK60Z?
За назвою товару він може замінити FDP10N60NZ, BUZ91A і BUZ91. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Прямі варіанти за даними виробника: STB10NK60ZT4, STP10NK60ZFP, STW10NK60Z.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи захищений затвор?
Так, затвор захищений стабілітронами (Zener-protected), ESD 4 кВ.
Який заряд затвора для вибору драйвера?
Qg – 48 нКл типово, 70 нКл максимум при Vdd 480 В, Id 8 А, Vgs 0–10 В.
Документація виробника: DS2635 Rev 12.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
