Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

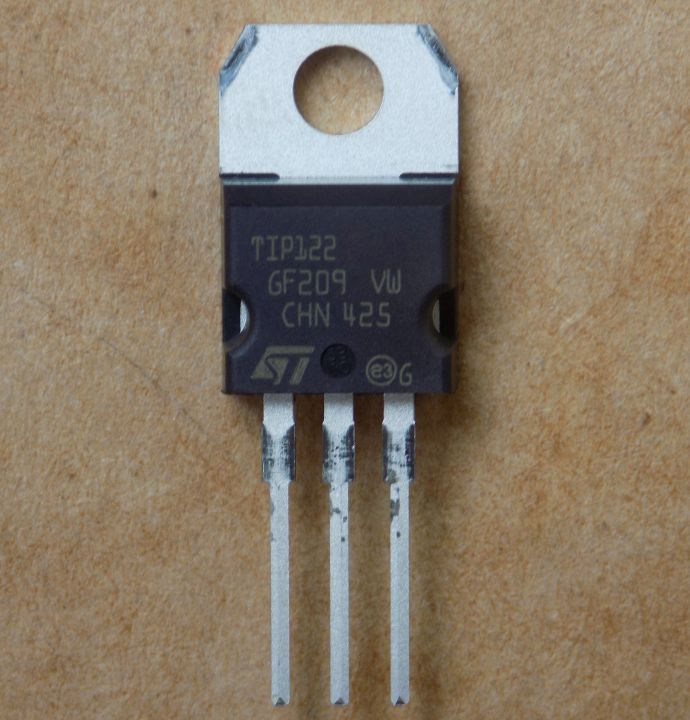

Транзистор TIP122 оригінал (n-p-n,100V,5A), TO220
47,00 ₴
19 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TIP122 – оригінальний NPN транзистор Дарлінгтона STMicroelectronics у корпусі TO-220 на 100 В і 5 А.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN, Дарлінгтон |
| Корпус | TO-220 |
| Виробник | STMicroelectronics |
| Vceo | 100 В (IB = 0, Tc 25 °C) |
| Vcbo | 100 В (IE = 0) |
| Vebo | 5 В (IC = 0) |
| Ic | 5 А |
| Піковий Ic | 8 А |
| Pd | 65 Вт (Tc 25 °C) |
| Tj max | 150 °C |
| hFE | від 1000 (Vce 3 В, Ic 3 А) |
| Vce(sat) | до 2 В (Ic 3 А, Ib 12 мА) |
| Rth(j-c) | 1,92 °C/Вт |
| Стан | Оригінал |
TIP122 – оригінальний біполярний NPN транзистор Дарлінгтона STMicroelectronics, монолітний, планарна технологія, корпус TO-220. Напруга колектор–емітер Vceo 100 В (IB = 0, Tc 25 °C), колектор–база Vcbo 100 В (IE = 0), емітер–база Vebo 5 В (IC = 0). Струм колектора Ic 5 А, піковий 8 А. Потужність розсіювання Pd 65 Вт при Tc 25 °C (2 Вт при Ta 25 °C), температура переходу до 150 °C, тепловий опір перехід–корпус 1,92 °C/Вт. Коефіцієнт підсилення hFE від 1000 при Vce 3 В і Ic 3 А. Vce(sat) до 2 В при Ic 3 А і Ib 12 мА (при Ic 5 А і Ib 20 мА – 4 В). Vbe(on) до 2,5 В при Ic 3 А і Vce 3 В.
Оригінал, не демонтаж. Виводи: 1 – база, 2 – колектор, 3 – емітер. Для заміни підбирайте NPN Дарлінгтона в TO-220 з тією самою розпіновкою, Vceo не нижче 100 В і Ic не нижче 5 А. Прямі заміни за даними виробника: TIP120, TIP121, TIP125, TIP127, але TIP125 і TIP127 – PNP, тож полярність і напругу звіряйте зі схемою. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Загального призначення, лінійні схеми та ключі
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити TIP122?
NPN Дарлінгтоном у TO-220 з тією самою розпіновкою, Vceo не нижче 100 В і Ic не нижче 5 А. Серед NPN виробник називає TIP120 і TIP121, але перевірте їхню напругу за даташитом.
Яка PNP-пара до TIP122?
Виробник у переліку близьких деталей називає TIP125 і TIP127 (PNP). Точну пару за напругою звіряйте за даташитом.
Чому на ключі падає до 2 В?
Це властивість Дарлінгтона: Vce(sat) до 2 В при Ic 3 А і Ib 12 мА, а при Ic 5 А і Ib 20 мА – 4 В. Враховуйте нагрів при великому струмі.
Документація виробника: TIP122 (STMicroelectronics), DS0854 Rev 5.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
