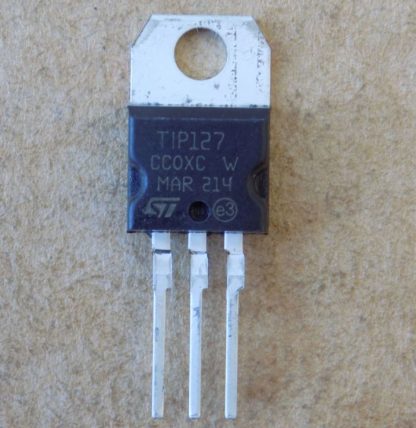

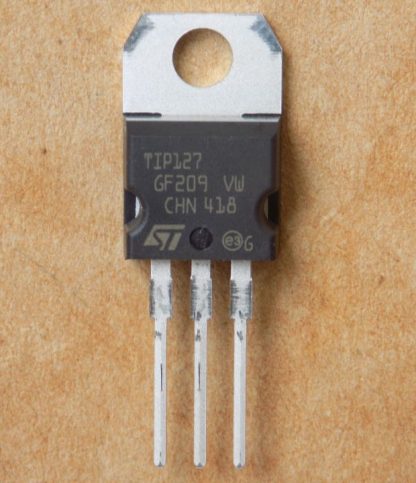

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |
Транзистор TIP127 оригінал (p-n-p,100V,5A), TO220
47,00 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TIP127 – оригінальний PNP-транзистор Дарлінгтона в корпусі TO-220 на -100 В і -5 А. Підходить для лінійних схем і ключів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | PNP, Дарлінгтон |
| Напруга колектор–емітер Vceo | -100 В (IB = 0, Tc 25 °C) |
| Напруга колектор–база Vcbo | -100 В (IE = 0) |
| Напруга емітер–база Vebo | -5 В (IC = 0) |
| Струм колектора Ic (DC) | -5 А |
| Піковий струм колектора | -8 А |
| Потужність розсіювання Pd | 65 Вт (Tc 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Коефіцієнт підсилення hFE | 1000 (мін.) при Vce -3 В, Ic -3 А |
| Vce(sat) | -2 В (макс.) при Ic -3 А, Ib -12 мА |
| Корпус | TO-220 |
| Стан | Оригінал |
TIP127 – біполярний PNP-транзистор у монолітному виконанні Дарлінгтона, планарна технологія, виробник за даташитом – STMicroelectronics. Напруга колектор–емітер Vceo -100 В (IB = 0, Tc 25 °C), струм колектора Ic -5 А постійний, піковий -8 А. Потужність розсіювання 65 Вт при Tc 25 °C (2 Вт при Ta 25 °C), максимальна температура переходу 150 °C. Коефіцієнт підсилення hFE від 1000 при Vce -3 В і Ic -3 А. Vce(sat) не більше -2 В при Ic -3 А та Ib -12 мА. Корпус TO-220: 1 – база, 2 – колектор, 3 – емітер.
Стан товару – оригінал. Шукаєте заміну: дивіться на тип провідності (потрібен PNP), напругу, струм і корпус, а потім порівняйте їх з даташитом. У документі виробника як споріднені названі TIP120, TIP121, TIP122 і TIP125; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою.
Де застосовують
- Загального призначення, лінійні схеми та ключі
Чим замінити TIP127?
Потрібен PNP-транзистор Дарлінгтона в корпусі TO-220 з не меншою напругою і струмом. У документі виробника названі споріднені TIP120, TIP121, TIP122 і TIP125; перед заміною порівняйте параметри з datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яке розташування виводів у TIP127?
Корпус TO-220: 1 – база, 2 – колектор, 3 – емітер.
Чому в параметрах струм і напруга зі знаком мінус?
TIP127 – PNP-транзистор, тому для нього напруги та струми колектора в документі вказані від'ємними: Vceo -100 В, Ic -5 А.
Документація виробника: TIP127 (STMicroelectronics), DS0854 Rev 5.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
