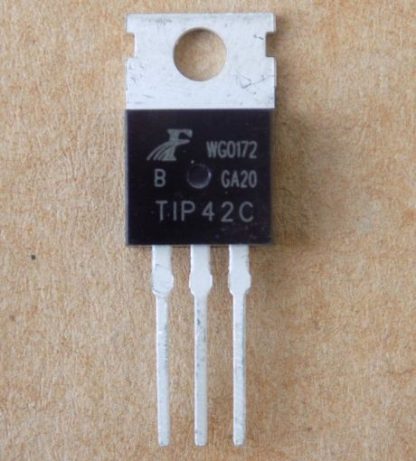

Транзистор TIP42C (p-n-p,100V,6A,65W) , TO220
30,55 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TIP42C – біполярний PNP транзистор у корпусі TO-220 для середньопотужних лінійних та ключових схем. Комплементарна пара до TIP41C.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Параметр | Значення |
|---|---|
| Тип | PNP |
| Напруга Vceo | -100 В (TC 25 °C) |
| Напруга Vcbo | -100 В (TC 25 °C) |
| Напруга Vebo | -5 В (TC 25 °C) |
| Струм Ic (DC) | -6 А (TC 25 °C) |
| Струм Icp імпульсний | -10 А (TC 25 °C) |
| Потужність Pc | 65 Вт (TC 25 °C) |
| Tj max | 150 °C |
| hFE | мін. 30 при Vce -4 В, Ic -0,3 А |
| Vce(sat) | -1,5 В макс. при Ic -6 А, Ib -600 мА |
| Корпус | TO-220 |
TIP42C – кремнієвий епітаксіальний PNP транзистор виробника onsemi (Fairchild) у корпусі TO-220. За datasheet напруга колектор-емітер Vceo становить -100 В, струм колектора Ic (DC) -6 А, імпульсний Icp -10 А, розсіювана потужність Pc 65 Вт (все при TC 25 °C). При температурі навколишнього середовища 25 °C потужність обмежена 2 Вт, тому для великого навантаження потрібен радіатор. Коефіцієнт підсилення hFE не менший за 30 при Vce -4 В, Ic -0,3 А, а при Ic -3 А лежить у межах 15–75. Напруга насичення Vce(sat) не вище -1,5 В при Ic -6 А, Ib -600 мА. Максимальна температура переходу Tj – 150 °C.
Виводи корпусу: 1 – база, 2 – колектор, 3 – емітер. Щоб підібрати заміну, порівняйте тип (потрібен PNP), Vceo, Ic, потужність і hFE при тому самому струмі, а також корпус і розпіновку. Комплементарна пара за datasheet – NPN транзистор TIP41. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Середньопотужні лінійні та ключові схеми (Medium Power Linear Switching Applications)
Чим замінити TIP42C?
Потрібен PNP транзистор у корпусі TO-220 з тією самою розпіновкою, Vceo не нижче -100 В, Ic не менше -6 А і потужністю не нижче 65 Вт. Порівнюйте hFE при однаковому струмі та перевіряйте datasheet.
Яка пара до TIP42C для двотактного каскаду?
За datasheet комплементарний NPN транзистор – TIP41. У нашому магазині є TIP41C.
Яка розпіновка TIP42C?
Корпус TO-220 3L: 1 – база, 2 – колектор, 3 – емітер.
Чи потрібен радіатор?
Потужність 65 Вт вказана при TC 25 °C, тобто при охолодженні корпусу. При TA 25 °C без радіатора datasheet дає 2 Вт, тому при помітному навантаженні радіатор потрібен.
Документація виробника: TIP42/TIP42C PNP Epitaxial Silicon Transistor, TIP42C/D Rev. 2.
Параметри наведено за datasheet onsemi (Fairchild); гранична частота fT не вказана.
