Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусTO-220F
СтанОригінал

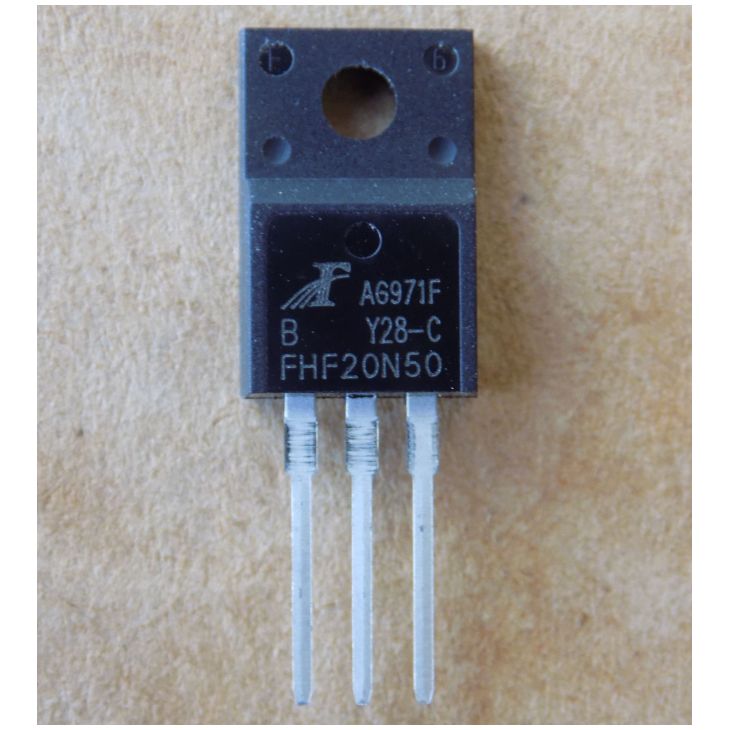

Транзистор FHF20N50 оригінал (заміна для HF20N50 ) , TO220F

164,50 ₴

41 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 20.11

Магазин на канікулах. Замовлення знову приймаємо з 20.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

FHF20N50 – N-канальний польовий транзистор у корпусі TO-220F, оригінал. Може замінити HF20N50. Для імпульсних джерел живлення, UPS і PFC.

ПараметрЗначення
КорпусTO-220F

Гарантія оригінальності

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
Тип каналуN
Напруга Vds500 В (VGS 0 В, ID 250 мкА)
Струм стоку Id20 А (Tc 25 °C)
Опір Rds(on)0.28 Ом тип., 0.34 Ом макс. (VGS 10 В, ID 10 А, Tj 25 °C)
Порогова напруга Vgs(th)3.0–4.0 В (VDS = VGS, ID 250 мкА)
Заряд затвора Qg71 нКл (VDD 400 В, ID 20 А, VGS 10 В)
Вхідна ємність Ciss2250 пФ (Vds 25 В, f 1 МГц)
Потужність Pd98 Вт (Tc 25 °C)
Макс. температура переходу Tj150 °C
Вбудований діодЄ: Vsd макс. 1.4 В (IS 18 А, VGS 0 В)
КорпусTO-220F
СтанОригінал
Опис

FHF20N50 – N-канальний MOSFET у корпусі TO-220F, оригінал. Може замінити HF20N50; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. За даташитом найближчої деталі HF20N50 (HL Haolin Elec): напруга Vds 500 В (VGS 0 В, V(BR)DSS при ID 250 мкА), струм стоку Id 20 А при Tc 25 °C. Опір Rds(on) 0.28 Ом типово, 0.34 Ом максимум (VGS 10 В, ID 10 А, Tj 25 °C). Порогова напруга Vgs(th) 3.0–4.0 В. Заряд затвора Qg 71 нКл (VDD 400 В, ID 20 А, VGS 10 В). Вхідна ємність Ciss типово 2250 пФ (Vds 25 В, f 1 МГц). Потужність Pd 98 Вт при Tc 25 °C, максимальна температура переходу 150 °C. Вбудований діод є: Vsd максимум 1.4 В (IS 18 А, VGS 0 В).

Це оригінал, не демонтаж. Щоб підібрати заміну, порівняйте канал (N), Vds, Id при однакових умовах, Rds(on) при VGS 10 В і корпус TO-220F. За даними виробника, прямі заміни – HP20N50. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.

Де застосовують

  • Імпульсні джерела живлення (SMPS)
  • Джерела безперебійного живлення (UPS)
  • Корекція коефіцієнта потужності (PFC)
Часто питають
Чим замінити FHF20N50?

Підійде N-канальний MOSFET у корпусі TO-220F із Vds не менше 500 В і Id не менше 20 А при 25 °C. Порівнюйте також Rds(on) при VGS 10 В і заряд затвора. Остаточно перевіряйте за datasheet.

Це оригінальна деталь чи демонтаж?

Оригінал, не демонтаж.

Чи може FHF20N50 замінити HF20N50?

Так, FHF20N50 може замінити HF20N50. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.

Чи є у FHF20N50 вбудований діод?

За даташитом найближчої деталі HF20N50 діод є: Vsd максимум 1.4 В при IS 18 А і VGS 0 В.

Datasheet

Найближчий datasheet: HF20N50 (HL Haolin Elec).

Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

Найближчий datasheet: HF20N50 (HL Haolin Elec) Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
