Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусTO-247
СтанОригінал, демонтаж б/в

Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

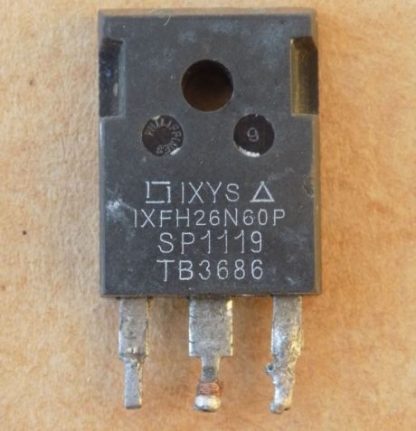

Транзистор IXFH26N60Q ( IXFH26N60P , IXFH26N60 ) оригінал демонтаж, TO247

345,92 ₴

7 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 20.11

Магазин на канікулах. Замовлення знову приймаємо з 20.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

IXFH26N60Q – N-канальний польовий транзистор IXYS у корпусі TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.

ПараметрЗначення
КорпусTO-247

Гарантія оригінальності

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
ВиробникIXYS
Тип каналуN-канал
Напруга Vds600 В (TJ=25–150 °C)
Струм стоку Id (25 °C)26 А (Tc=25 °C), імпульсний 104 А
Опір Rds(on)0.25 Ом макс. (VGS=10 В, ID=0.5·ID25)
Заряд затвора Qg150 нКл типово, макс. 200 нКл
Вхідна ємність Ciss5100 пФ (Vds 25 В, f 1 МГц)
Порогова напруга Vgs(th)2.5–4.5 В (VDS=VGS, ID=4 мА)
Потужність розсіювання Pd360 Вт (Tc=25 °C)
Макс. температура переходу Tj150 °C
КорпусTO-247
Вбудований діодє, швидкий (trr макс. 250 нс)
СтанОригінал, демонтаж б/в
Опис

IXFH26N60Q (IXFH26N60P, IXFH26N60) – N-канальний MOSFET виробництва IXYS у корпусі TO-247 AD, серія HiPerFET Q-Class. За даташитом (IXFH 26N60Q, IXYS, 98635D, 6/02): напруга Vds 600 В при TJ=25–150 °C, струм стоку Id 26 А при Tc=25 °C, імпульсний 104 А. Опір Rds(on) максимум 0.25 Ом при VGS=10 В, ID=0.5·ID25. Заряд затвора Qg типово 150 нКл (максимум 200 нКл) при VGS=10 В, VDS=0.5·VDSS, ID=0.5·ID25. Вхідна ємність Ciss типово 5100 пФ (Vds 25 В, f 1 МГц). Порогова напруга Vgs(th) 2.5–4.5 В при VDS=VGS, ID=4 мА. Потужність розсіювання 360 Вт при Tc=25 °C, максимальна температура переходу 150 °C. Вбудований діод швидкий: trr максимум 250 нс, VSD максимум 1.5 В.

Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Параметри в даташиті наведено лише для IXFH26N60Q. Для заміни шукайте N-канальний транзистор у TO-247 з Vds не нижче 600 В, не меншим струмом Id і не вищим Rds(on). Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.

Де застосовують

  • Серія HiPerFET Q-Class: N-канальний MOSFET із режимом збагачення, лавинна стійкість, високий dv/dt, малий заряд затвора, швидкий вбудований діод
Аналоги та заміни

Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.

Модель Чому підходить Примітка
60R060P7 канал N = N, Vds 600 ≥ 600, Id(25 °C) 48 ≥ 0.8×26=20.8, Rds(on) Vgs 10 В max 0.06 ≤ 1.3×0.25=0.325, корпус TO-247 = TO-247 Qg у нього менший; узгодження з драйвером і параметри діода звіряйте за datasheet Купити

Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.

Часто питають
Це оригінальна деталь чи демонтаж?

Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.

Чим замінити IXFH26N60Q?

У нашому каталозі є 60R060P7 (IPW60R060P7) у TO-247: той самий канал, Vds 600 В, Id 48 А, Rds(on) максимум 0.06 Ом. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.

Чи підходять IXFH26N60P та IXFH26N60?

Ці номери вказано в назві товару. В даташиті, за яким складено картку, вони не згадуються, параметри наведено лише для IXFH26N60Q, тому порівнюйте datasheet самостійно.

Який у вбудованого діода час відновлення?

trr максимум 250 нс при IF=IS, –di/dt=100 А/мкс, VR=100 В.

Datasheet

Документація виробника: IXFH26N60Q (IXYS).

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

IXFH26N60Q (IXYS) Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
