Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусTO-220F
СтанОригінал

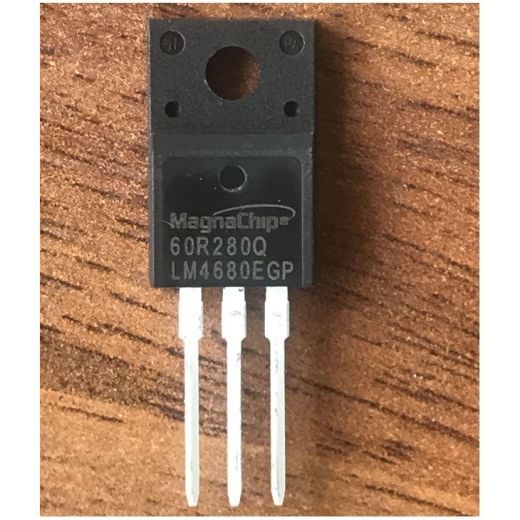

Транзистор Magna 60R280Q ( MMF60R280Q ) оригінал, TO220F

216,20 ₴

10 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 20.11

Магазин на канікулах. Замовлення знову приймаємо з 20.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

60R280Q (MMF60R280Q) – N-канальний Super Junction MOSFET Magnachip у корпусі TO-220F для джерел живлення. Оригінал.

ПараметрЗначення
КорпусTO-220F

Гарантія оригінальності

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
ВиробникMagnachip
ТипMOSFET N-канал, Super Junction
Напруга Vdss600 В мін. (Vgs 0 В, Id 0,25 мА)
Струм Id13,8 А (Tc 25 °C); 8,7 А (Tc 100 °C)
Імпульсний струм Idm41,4 А (Tc 25 °C)
Rds(on)0,28 Ом макс. (Vgs 10 В, Id 6,5 А, Tc 25 °C)
Qg25 нКл тип. (Vgs 10 В, Vds 480 В, Id 13,8 А)
Вхідна ємність Ciss941 пФ (Vds 25 В, f 1 МГц)
Vgs(th)2–4 В (Vds = Vgs, Id 0,25 мА)
Vgs±30 В (Tc 25 °C)
Tj макс.150 °C
КорпусTO-220F
СтанОригінал
Опис

60R280Q (він же MMF60R280Q, MMF60R280QTH) – N-канальний MOSFET виробництва Magnachip, технологія Super Junction, 100 % випробуваний на лавину, корпус TO-220F. Напруга стік-витік Vdss – мінімум 600 В (Vgs 0 В, Id 0,25 мА). Струм стоку Id – 13,8 А при Tc 25 °C і 8,7 А при Tc 100 °C, імпульсний струм Idm – 41,4 А при Tc 25 °C. Опір відкритого каналу Rds(on) – не більше 0,28 Ом (тип. 0,25 Ом) при Vgs 10 В, Id 6,5 А, Tc 25 °C. Заряд затвора Qg – 25 нКл (тип.) при Vgs 10 В, Vds 480 В. Вхідна ємність Ciss типово 941 пФ (Vds 25 В, f 1 МГц). Порогова напруга Vgs(th) – 2–4 В (тип. 3 В), напруга затвор-витік Vgs – ±30 В.

Оригінал. Щоб підібрати заміну, порівнюйте Vdss, Id, Rds(on) при однакових умовах і корпус TO-220F за datasheet. Якщо в заміни значно більший заряд затвора, перевірте, чи впорається драйвер. Максимальна температура переходу Tj – 150 °C.

Де застосовують

  • Ступені PFC у блоках живлення
  • Імпульсні перетворювачі та адаптери живлення
Часто питають
Це оригінальна деталь чи демонтаж?

Оригінал, не демонтаж.

Чим замінити 60R280Q?

Підходить транзистор з тим самим каналом і корпусом TO-220F, у якого Vdss не нижча за 600 В, Id і Rds(on) не гірші за наведені вище. Порівнюйте за datasheet.

Чи підійде MMF60R280Q замість 60R280Q?

Так, це те саме позначення: MMF60R280Q і MMF60R280QTH вказані як аліаси цієї деталі.

Чим цей транзистор відрізняється від звичайного MOSFET?

Це Super Junction MOSFET: за наведених умов Rds(on) – не більше 0,28 Ом при Vdss 600 В, а Qg – 25 нКл (тип.).

Datasheet

Документація виробника: MMF60R280QTH Datasheet, Revision 1.2.

Datasheet виробника є; другого незалежного джерела немає.

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

MMF60R280QTH Datasheet, Revision 1.2 Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
