Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |
Транзистор STF3NK80Z ( F3NK80Z ) оригінал ( Заміна для FQPF3N80C , FQPF3N80 ), TO220F
71,44 ₴
17 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

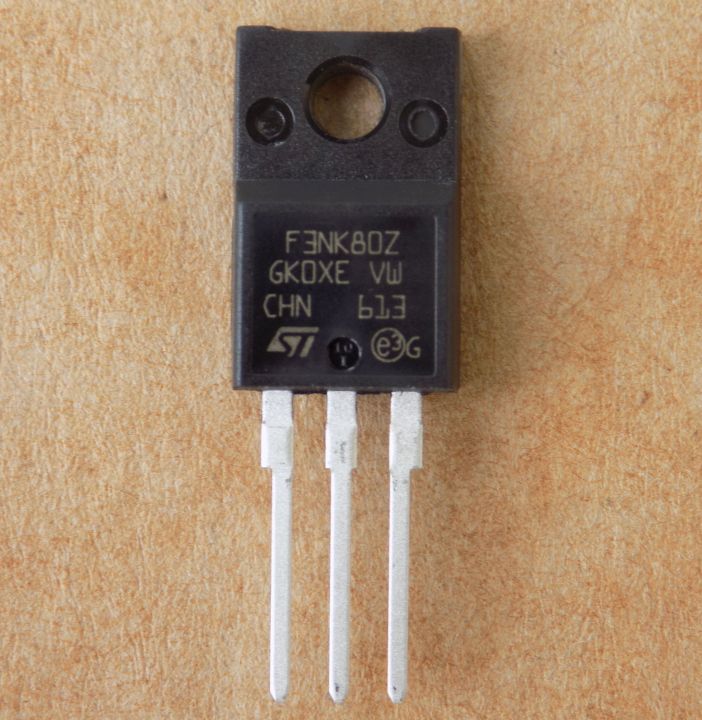

STF3NK80Z (F3NK80Z) – польовий N-канальний транзистор (MOSFET) STMicroelectronics, 800 В, корпус TO220F. Оригінал, може замінити FQPF3N80C та FQPF3N80.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга стік-витік Vds | 800 В (VGS = 0 В, ID = 1 мА) |
| Струм стоку Id (25 °C) | 2,5 А (TC 25 °C) |
| Струм стоку Id (100 °C) | 1,57 А (TC 100 °C) |
| Опір каналу Rds(on) | 4,5 Ом макс., типово 3,6 Ом (VGS = 10 В, ID = 1,25 А) |
| Порогова напруга Vgs(th) | 3–4,5 В (типово 3,75 В; VDS = VGS, ID = 50 мкА) |
| Заряд затвора Qg | 19 нКл типово (VDD = 640 В, ID = 2,5 А, VGS = 0…10 В) |
| Вхідна ємність Ciss | 485 пФ (Vds 25 В, f 1 МГц) |
| Потужність розсіювання Pd | 25 Вт (TC 25 °C) |
| Макс. температура переходу | 150 °C |
| Напруга ізоляції Viso | 2,5 кВ (RMS, t = 1 с, TC 25 °C) |
| Тип каналу | N |
| Корпус | TO-220F |
| Виробник | STMicroelectronics |
| Стан | Оригінал |
STF3NK80Z, на маркуванні також F3NK80Z, – польовий транзистор (MOSFET) з N-каналом серії SuperMESH від STMicroelectronics у корпусі TO-220FP. За документом STF3NK80Z DS14366 Rev 1 напруга стік–витік Vds – 800 В (VGS = 0 В, ID = 1 мА). Струм стоку Id – 2,5 А при TC 25 °C (обмежено максимальною температурою переходу) і 1,57 А при TC 100 °C. Опір відкритого каналу Rds(on) – не більше 4,5 Ом, типово 3,6 Ом (VGS = 10 В, ID = 1,25 А). Вхідна ємність Ciss типово 485 пФ (Vds 25 В, f 1 МГц). Потужність розсіювання Pd – 25 Вт (TC 25 °C), напруга ізоляції Viso – 2,5 кВ (RMS, виводи – радіатор, t = 1 с, TC 25 °C).
Стан позиції: оригінал, не демонтаж. STF3NK80Z може замінити FQPF3N80C та FQPF3N80; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Підбираючи заміну, порівнюйте Vds, Id, Rds(on) за однакових умов, а також корпус і розпіновку. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Імпульсні схеми перемикання (switching applications), за документом.
Чим замінити STF3NK80Z?
У каталозі в наявності немає аналогів, які ми підтвердили б за параметрами. Порівнюйте Vds 800 В, Id, Rds(on) і корпус TO-220FP за datasheet.
Чи може STF3NK80Z замінити FQPF3N80C?
За назвою товару STF3NK80Z може замінити FQPF3N80C та FQPF3N80. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи ізольований корпус TO220F від радіатора?
За документом напруга ізоляції Viso між виводами та радіатором – 2,5 кВ (RMS, t = 1 с, TC 25 °C). Умови монтажу звіряйте зі своєю схемою.
Документація виробника: STF3NK80Z DS14366 Rev 1.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
