Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP14 |

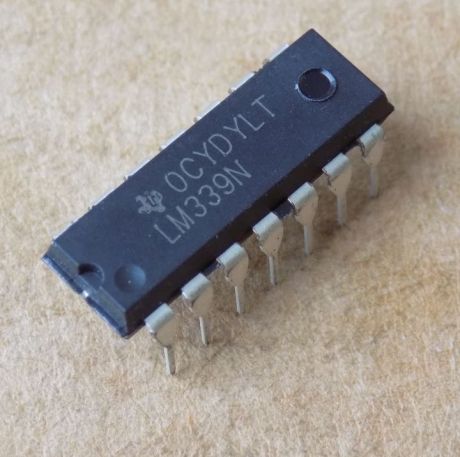

Мікросхема LM339N ( LM339 , LM339L ) , DIP14
23,50 ₴
11 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
LM339N – мікросхема з чотирма незалежними диференційними компараторами в корпусі DIP14, живлення від одного джерела.
| Параметр | Значення |
|---|---|
| Корпус | DIP14 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Texas Instruments |
| Корпус | DIP14 |
| Кількість виводів | 14 |
| Кількість компараторів | 4 |
| Напруга живлення | 2–30 В |
| Напруга живлення макс. | 36 В |
| Вихідний струм макс. | 20 мА |
| Струм споживання (VCC 5 В) | 0,8 / 2 мА (тип / макс) |
| Діапазон температур переходу | 0–70 °C |
LM339 – мікросхема Texas Instruments з 4 незалежними диференційними компараторами в корпусі DIP14. Компаратори працюють від одного джерела живлення. Напруга живлення – 2–30 В (рекомендовані умови), гранично допустиме значення 36 В. Диференційна вхідна напруга – до ±36 В (гранично допустиме значення), вихідний струм – до 20 мА (гранично допустиме значення). Струм споживання всіх чотирьох компараторів при VCC 5 В без навантаження – 0,8 мА типово, 2 мА максимум. Вихідна напруга низького рівня при IOL 4 мА і 25 °C – 150 мВ типово, 400 мВ максимум. Синфазний вхідний діапазон при 25 °C – від 0 до VCC-1,5 В.
Діапазон температур переходу LM339 – 0–70 °C, максимум 150 °C. Розмір корпусу PDIP – 19,30 × 6,40 мм. Заміну підбирайте за номером і корпусом. Виробник вказує споріднені LM339B, LM339A, LM239, LM2901, LM393B, LM339LV: це прямі заміни за даними виробника, але перед покупкою порівняйте їхній datasheet з вашою схемою. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Джерела безперервного живлення, серверні блоки живлення
- Електроінструмент, побутова техніка
- Автоматика будівель і виробництв, приводи двигунів
Чим замінити LM339?
Виробник називає споріднені LM339B, LM339A, LM239, LM2901, LM393B і LM339LV. Корпус має збігатися, а параметри треба звірити з datasheet.
Скільки компараторів у LM339 і який корпус у цього варіанта?
У корпусі 14 виводів (варіант DIP14) розміщено 4 незалежні диференційні компаратори.
Яка напруга живлення LM339?
Рекомендована – 2–30 В, гранично допустима – 36 В. Живлення від одного джерела.
Чому вихід LM339 не піднімається до живлення?
Вихід компаратора з відкритим колектором тягне лише на низький рівень. Високий рівень задає зовнішній резистор до живлення, а вихідний струм не повинен перевищувати 20 мА.
Документація виробника: SLCS006Z LM339B, LM2901B, LM339, LM239, LM139, LM2901 Quad Differential Comparators.
Параметри наведено за datasheet виробника Texas Instruments.
