Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусPowerSSO-36
СтанОригінал, демонтаж б/в

Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

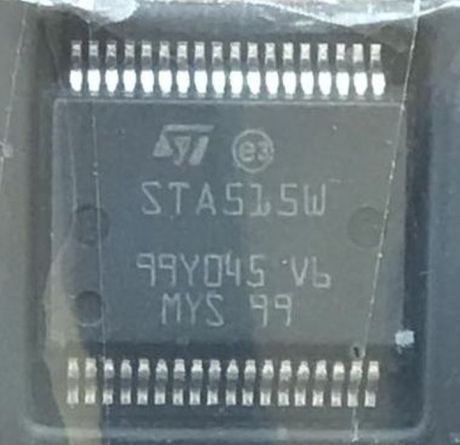

Мікросхема STA515 оригінал демонтаж, PowerSSO36

222,78 ₴

2 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 20.11

Магазин на канікулах. Замовлення знову приймаємо з 20.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

Категорія:

STA515 – мікросхема STMicroelectronics: каскад з чотирьох напівмостів, вихід цифрового підсилювача, корпус PowerSSO36. Оригінал, демонтаж – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.

ПараметрЗначення
КорпусPowerSSO-36

Гарантія оригінальності

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
ВиробникSTMicroelectronics
Робоча напруга Vcc10–36 В
Макс. напруга Vcc40 В
Потужність (BTL)2 × 20 Вт на 8 Ом, THD 10 %, Vcc 18 В
Потужність (single-ended)4 × 10 Вт на 4 Ом, THD 10 %, Vcc 18 В
Потужність (паралельний BTL)40 Вт на 8 Ом, THD 10 %, Vcc 26 В
Rds(on)200 мОм (тип.), 270 мОм (макс.) при Id 1 А, Vcc 30 В, VL 3,3 В
Розсіювана потужність21 Вт при Tcase 70 °C
Робоча температура0…70 °C
КорпусPowerSSO-36
СтанОригінал, демонтаж б/в
Опис

STA515 – мікросхема STMicroelectronics у корпусі PowerSSO36 (відкрита площадка знизу, 36 виводів). Це монолітний каскад з чотирьох напівмостів на технології Multipower BCD, вихід цифрового підсилювача з високим ККД. Робоча напруга живлення Vcc – 10–36 В, абсолютний максимум – 40 В. Вихідна потужність у режимі BTL – 2 × 20 Вт на 8 Ом при THD 10 % і Vcc 18 В; у режимі single-ended – 4 × 10 Вт на 4 Ом при THD 10 % і Vcc 18 В; у паралельному BTL – 40 Вт на 8 Ом при Vcc 26 В. Опір відкритого каналу Rds(on) – 200 мОм типово, 270 мОм максимум при Id 1 А, Vcc 30 В, VL 3,3 В. Розсіювана потужність – 21 Вт при Tcase 70 °C, робоча температура навколишнього середовища – 0…70 °C.

Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте не лише номер, а й корпус PowerSSO36, розпіновку та параметри за datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.

Де застосовують

  • Вихідний каскад стереопідсилювача з високим ККД (цифровий підсилювач).
  • Режими: подвійний міст BTL, 4 канали single-ended, або паралельний BTL з подвоєним струмом (вивід CONFIG до VDD).
Часто питають
Чим замінити STA515?

Перевірених аналогів у нашому каталозі немає. Шукайте мікросхему в корпусі PowerSSO36 з тією самою розпіновкою й порівнюйте параметри за datasheet.

Як перевірити, чи підходить STA515 до вашого пристрою?

Порівняйте маркування на платі, корпус PowerSSO36 із посадковим місцем і робочу напругу 10–36 В з тією, що подає ваша схема.

Це оригінальна деталь чи демонтаж?

Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.

У яких режимах працює STA515?

Подвійний міст BTL, 4 канали single-ended або паралельний BTL з подвоєним струмом (вивід CONFIG до VDD).

Datasheet

Документація виробника: STA515W (STMicroelectronics).

Параметри взято з документа STMicroelectronics на STA515W; на товарі номер STA515 без літери W.

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

STA515W (STMicroelectronics) Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
