Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
| Стан | Оригінал |

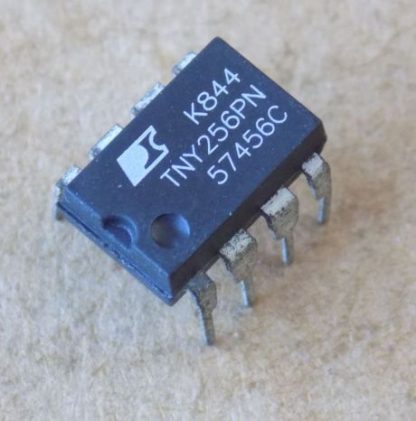

Мікросхема TNY256PN оригінал, DIP8
77,55 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TNY256PN – оригінальна мікросхема Power Integrations: малопотужний off-line перетворювач зі вбудованим 700 В ключем у корпусі DIP8.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
| Параметр | Значення |
|---|---|
| Виробник | Power Integrations |
| Напруга DRAIN, максимум | 700 В (абсолютний максимум, відносно SOURCE, TA 25 °C) |
| Піковий струм DRAIN | 800 мА (абсолютний максимум) |
| Частота перетворення | 130 кГц (115…140 кГц, середня, TJ 25 °C) |
| Обмеження струму ILIMIT | 450 мА (мін.) / 500 мА (тип.) (di/dt 120 мА/мкс, TJ 25 °C) |
| Rds(on) | 15.6 Ом (тип., ID 50 мА, TJ 25 °C) |
| Температура переходу | –40…150 °C (абсолютний максимум) |
| Потужність, 230 В AC | 8–15 Вт (TNY256P, DIP-8) |
| Потужність, 85–265 В AC | 5–10 Вт (TNY256P, DIP-8) |
| Корпус | DIP8 |
| Стан | Оригінал |
TNY256PN – мікросхема Power Integrations, малопотужний off-line перетворювач TinySwitch Plus зі вбудованим MOSFET, автоперезапуском, контролем мінімальної напруги мережі та дрижанням частоти. Цифри нижче – за даташитом найближчої деталі TNY256P (Power Integrations). Максимальна напруга DRAIN – 700 В (абсолютний максимум, відносно SOURCE, TA 25 °C), піковий струм DRAIN – 800 мА (абсолютний максимум). Частота перетворення – 130 кГц (115…140 кГц, середня, TJ 25 °C). Обмеження струму ILIMIT – 450 мА (мін.) / 500 мА (тип.) при di/dt 120 мА/мкс, TJ 25 °C. Опір відкритого каналу Rds(on) – 15.6 Ом (тип., ID 50 мА, TJ 25 °C). Потужність для TNY256P (DIP-8): 8–15 Вт при 230 В AC і 5–10 Вт при 85–265 В AC.
У назві товару вказано «оригінал», корпус DIP8. Щоб підібрати заміну, дивіться на корпус і розпіновку: за даними виробника близькі за серією мікросхеми – TNY256G і TNY256Y. Перед заміною порівняйте їх із даташитом.
Де застосовують
- Зарядні пристрої мобільних телефонів і адаптери
- Дежурне живлення
Чим замінити TNY256PN?
За даними виробника, близькі за серією – TNY256G і TNY256Y. Перед заміною перевірте корпус, розпіновку та даташит.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яка максимальна напруга на виводі DRAIN?
700 В (абсолютний максимум, відносно SOURCE, TA 25 °C).
На яку потужність розрахована мікросхема?
За даташитом TNY256P (DIP-8): 8–15 Вт при 230 В AC і 5–10 Вт при 85–265 В AC.
Найближчий datasheet: TNY256P (Power Integrations).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
