Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусDIP8
СтанОригінал

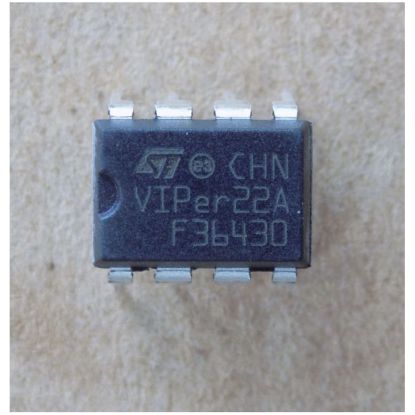

Мікросхема VIPer22A оригінал ( заміна для AP8012 ), DIP8

83,66 ₴

50 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 20.11

Магазин на канікулах. Замовлення знову приймаємо з 20.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

Категорія:

VIPer22A – первинний імпульсний перетворювач малої потужності STMicroelectronics: ШІМ-контролер і MOSFET 730 В, корпус DIP-8. Оригінал. Може замінити AP8012.

ПараметрЗначення
КорпусDIP8

Гарантія оригінальності

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
ВиробникSTMicroelectronics
КорпусDIP8
Напруга BVdss730 В (мін.) при Id = 1 мА, Vfb = 2 В
Обмеження струму Idlim0,56 / 0,70 / 0,84 А (мін. / тип. / макс.)
Частота60 кГц (54 / 66 кГц мін. / макс.) при Tj = 0–100 °C
Напруга живлення VDD9–38 В
Поріг запуску VDD on14,5 В (тип.)
Тепловий опір перехід-середовище45 °C/Вт (макс.), плата FR4, 200 мм2 міді під виводами DRAIN
СтанОригінал
Опис

VIPer22A від STMicroelectronics – первинний перетворювач для імпульсних блоків живлення малої потужності. ШІМ-контролер струмового режиму і високовольтний силовий MOSFET розміщені на одному кристалі. Корпус – DIP-8 (VIPer22ADIP-E), існує також варіант SO-8 (VIPer22AS-E). Частота перемикання фіксована: 60 кГц (54 кГц мін., 66 кГц макс.) при Tj = 0–100 °C.

Напруга стік-витік BVdss – не менше 730 В при Id = 1 мА і Vfb = 2 В. Обмеження струму стоку Idlim: 0,56 А (мін.), 0,70 А (тип.), 0,84 А (макс.). Напруга живлення VDD – 9–38 В, поріг запуску VDD on – 14,5 В (тип.), поріг вимкнення VDD off – 8 В (тип.). Типова потужність в DIP-8 при належному тепловідведенні: 20 Вт при 195–265 В AC і 12 Вт при 85–265 В AC. Тепловий захист спрацьовує від 140 °C (мін.), 170 °C (тип.).

Стан: оригінал. Згідно з назвою товару, VIPer22A може замінити AP8012; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Для інших замін дивіться на корпус DIP-8, частоту 60 кГц і напругу ключа.

Де застосовують

  • Зарядні адаптери акумуляторів
  • Дежурне (standby) живлення телевізорів і моніторів
  • Допоміжне живлення в керуванні двигунами
Часто питають
Чи може VIPer22A замінити AP8012?

Так, за назвою товару VIPer22A може замінити AP8012. Зворотна заміна не завжди можлива, тому взаємозамінність перевіряйте самостійно, порівнюючи datasheet.

Це оригінальна деталь чи демонтаж?

Оригінал, не демонтаж.

Які захисти є в мікросхеми?

Автоматичний burst-режим при малому навантаженні, захист від перегріву, перевантаження за струмом і перенапруги з авто-перезапуском.

Чим відрізняються VIPer22A в DIP-8 і SO-8?

Корпусом і допустимою потужністю: у DIP-8 типова потужність 20 Вт при 195–265 В AC і 12 Вт при 85–265 В AC, у SO-8 – 12 Вт і 7 Вт. Це корпус DIP-8.

Datasheet

Документація виробника: VIPer22A-E, VIPer22ADIP-E, VIPer22AS-E, Doc ID 12050 Rev 2.

Статус виробництва і друге незалежне джерело не підтверджені; Rds(on) і Pd у текст не включені.

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

VIPer22A-E, VIPer22ADIP-E, VIPer22AS-E, Doc ID 12050 Rev 2 Відкрити datasheet
