Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
| Стан | Оригінал |

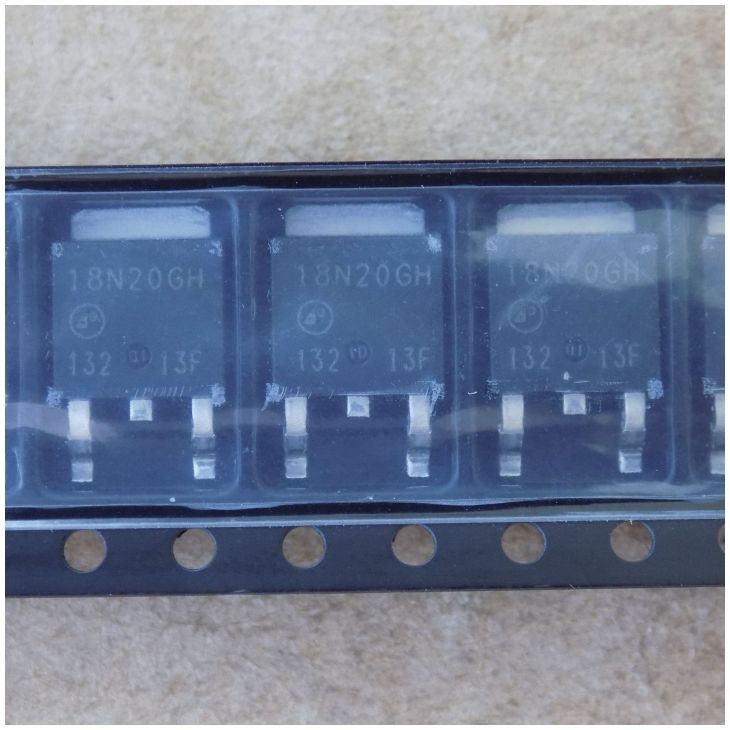

Транзистор AP18N20GH (18N20GH ) оригінал (заміна для P1820BD ), D-PAK
108,10 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
AP18N20GH (18N20GH) – N-канальний польовий транзистор у корпусі D-PAK для силових ключів. Оригінал, не демонтаж; може замінити P1820BD.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | APEC (Advanced Power Electronics Corp) |
| Тип каналу | N-канал, режим збагачення |
| Напруга Vds | 200 В (VGS = 0 В, ID = 250 мкА) |
| Струм стоку Id (25 °C) | 18 А (TC = 25 °C, VGS = 10 В) |
| Струм стоку Id (100 °C) | 9.5 А (TC = 100 °C, VGS = 10 В) |
| Опір Rds(on) | 170 мОм макс. (VGS = 10 В, ID = 8 А, Tj 25 °C) |
| Порогова напруга Vgs(th) | 2–4 В |
| Заряд затвора Qg | 19 нКл (тип.) |
| Вхідна ємність Ciss | 1065 пФ (Vds 25 В, f 1 МГц) |
| Потужність розсіювання Pd | 89 Вт (TC = 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Час відновлення діода trr | 180 нс (тип.) |
| Корпус | TO-252 (D-PAK) |
| Стан | Оригінал |
AP18N20GH (маркування 18N20GH) – N-канальний польовий транзистор режиму збагачення виробника APEC (Advanced Power Electronics Corp) у корпусі TO-252 (D-PAK). За даташитом напруга Vds – 200 В (VGS = 0 В, ID = 250 мкА). Струм стоку Id – 18 А при TC = 25 °C і 9.5 А при TC = 100 °C (VGS = 10 В). Опір відкритого каналу Rds(on) – не більше 170 мОм при VGS = 10 В, ID = 8 А, Tj 25 °C. Порогова напруга Vgs(th) – 2–4 В. Заряд затвора Qg – 19 нКл (тип., макс. 30) при ID = 10 А, VDS = 160 В, VGS = 10 В. Вхідна ємність Ciss типово 1065 пФ (Vds 25 В, f 1 МГц). Потужність розсіювання – 89 Вт при TC = 25 °C, максимальна температура переходу – 150 °C. Час відновлення діода trr – 180 нс (тип.).
Оригінал, не демонтаж. AP18N20GH може замінити P1820BD; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Силові ключі
Чим замінити AP18N20GH?
Потрібен N-канальний MOSFET у D-PAK з Vds не нижче 200 В та близькими Id і Rds(on). Перед заміною порівняйте datasheet.
Що замінює AP18N20GH?
AP18N20GH може замінити P1820BD. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який корпус і чим відрізняється версія AP18N20GJ?
Ця деталь – у корпусі TO-252 (D-PAK), версія -H. Версія AP18N20GJ випускається в корпусі TO-251.
Документація виробника: AP18N20GH (APEC).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
Запитати інженераЗ цим товаром купляють
