Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

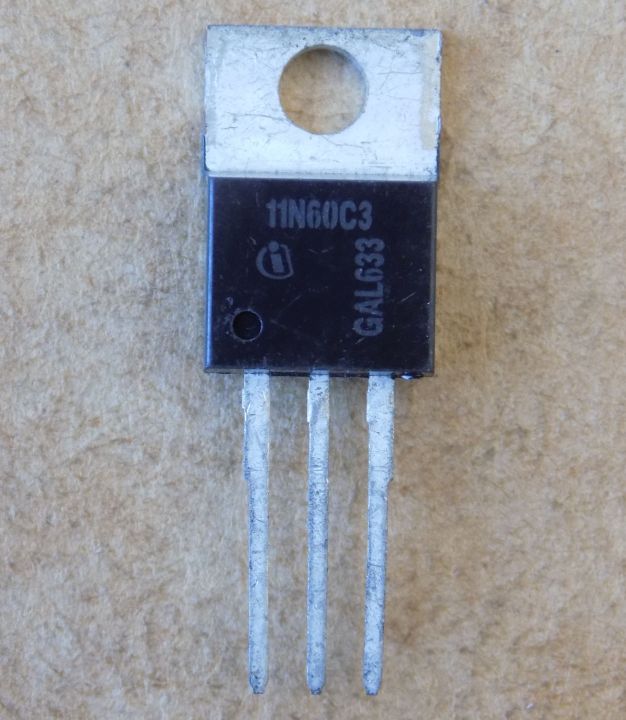

Транзистор SPP11N60C3 ( 11N60C3 ) оригінал ( Заміна для SPP11N60CFD , 11N60CFD ) , TO220
190,35 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SPP11N60C3 (11N60C3) – N-канальний Cool MOS транзистор Infineon у корпусі TO220, оригінал. Може замінити SPP11N60CFD, 11N60CFD.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET, N-канал (Cool MOS) |
| Виробник | Infineon |
| Корпус | TO-220 |
| Напруга Vds | 600 В (мін., VGS = 0, ID = 0,25 мА) |
| Струм Id (25 °C) | 11 А (TC 25 °C) |
| Струм Id (100 °C) | 7 А (TC 100 °C) |
| Rds(on) | 0,34 Ом тип., 0,38 Ом макс. (VGS 10 В, ID 7 А, Tj 25 °C) |
| Vgs(th) | 2,1–3,9 В, тип. 3 В (VGS = VDS, ID = 500 мкА) |
| Заряд Qg | 45 нКл тип., 60 нКл макс. (VDD 480 В, ID 11 А, VGS 0…10 В) |
| Вхідна ємність Ciss | 1200 пФ (Vds 25 В, f 1 МГц) |
| Потужність Pd | 125 Вт (TC 25 °C) |
| Tj макс. | 150 °C |
| Стан | Оригінал |
SPP11N60C3 (маркування 11N60C3) – N-канальний польовий транзистор (MOSFET) Infineon, технологія Cool MOS, корпус PG-TO220. Напруга стік–витік Vds – 600 В мінімум (VGS = 0, ID = 0,25 мА), 650 В при максимальній температурі переходу. Струм стоку Id – 11 А при TC 25 °C і 7 А при TC 100 °C. Опір відкритого каналу Rds(on) – 0,34 Ом типово і 0,38 Ом максимум (VGS 10 В, ID 7 А, Tj 25 °C); при Tj 150 °C типове значення 0,92 Ом. Порогова напруга Vgs(th) – 2,1–3,9 В, типово 3 В (VGS = VDS, ID = 500 мкА). Заряд затвора Qg – 45 нКл типово і 60 нКл максимум (VDD 480 В, ID 11 А, VGS 0…10 В). Вхідна ємність Ciss типово 1200 пФ (Vds 25 В, f 1 МГц). Розсіювана потужність Pd – 125 Вт при TC 25 °C, Tj макс. – 150 °C.
Оригінал, не демонтаж. SPP11N60C3 може замінити SPP11N60CFD та 11N60CFD; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. За даними виробника, прямі заміни – SPI11N60C3 і SPA11N60C3.
Де застосовують
- Технологія Cool MOS: низький заряд затвора, висока стійкість до dv/dt, нормована лавинна енергія
Чим замінити SPP11N60C3?
За даними виробника, прямі заміни – SPI11N60C3 і SPA11N60C3. В інших випадках підбирайте N-канальний MOSFET у корпусі TO220 з Vds не нижче 600 В та Rds(on) не гірше 0,38 Ом при VGS 10 В.
Чи можна ставити SPP11N60C3 замість SPP11N60CFD?
За назвою товару SPP11N60C3 може замінити SPP11N60CFD та 11N60CFD. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Що змінюється з нагріванням?
Rds(on) зростає: типово 0,34 Ом при Tj 25 °C і 0,92 Ом при Tj 150 °C (VGS 10 В, ID 7 А). Враховуйте це при розрахунку нагріву.
Документація виробника: SPP11N60C3XKSA1 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
