Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

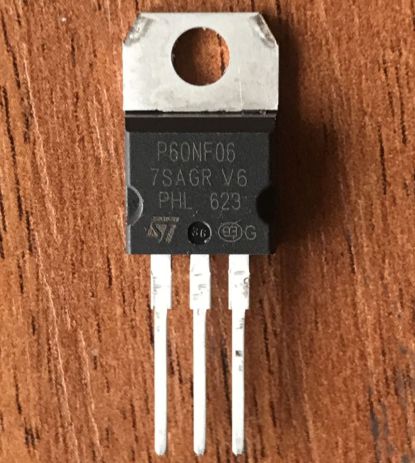

Транзистор STP60NF06 ( P60NF06 ) оригінал (60V,60A), TO220
91,18 ₴
23 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
STP60NF06 (P60NF06) – N-канальний польовий транзистор STMicroelectronics на 60 В і 60 А у корпусі TO-220. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET N-канал |
| Технологія | STripFET |
| Виробник | STMicroelectronics |
| Напруга Vds | 60 В (VGS=0 В, ID=250 мкА, мін.) |
| Струм стоку Id (Tc 25 °C) | 60 А |
| Струм стоку Id (Tc 100 °C) | 42 А |
| Rds(on) | 0.014 Ом (тип., VGS=10 В, ID=30 А) |
| Заряд затвора Qg | 54 нКл (тип., VDD=30 В, ID=60 А, VGS=10 В) |
| Вхідна ємність Ciss | 1660 пФ (Vds 25 В, f 1 МГц) |
| Vgs(th) | 2–4 В (ID=250 мкА) |
| Потужність Pd | 110 Вт (Tc 25 °C) |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-220 |
| Стан | Оригінал |
STP60NF06 – N-канальний польовий транзистор (MOSFET) виробництва STMicroelectronics, технологія STripFET. Друге позначення – P60NF06, воно ж є маркуванням на корпусі TO-220. Напруга Vds – 60 В (VGS=0 В, ID=250 мкА, мінімум). Струм стоку Id – 60 А при Tc 25 °C і 42 А при Tc 100 °C. Опір відкритого каналу Rds(on) – 0.014 Ом типово при VGS=10 В, ID=30 А (максимум 0.016 Ом). Заряд затвора Qg – 54 нКл типово при VDD=30 В, ID=60 А, VGS=10 В (максимум 73 нКл). Вхідна ємність Ciss типово 1660 пФ (Vds 25 В, f 1 МГц). Порогова напруга Vgs(th) – 2–4 В при ID=250 мкА. Потужність розсіювання Pd – 110 Вт при Tc 25 °C, максимальна температура переходу – 175 °C.
Стан: оригінал, не демонтаж. Підбираючи заміну, порівняйте тип каналу, Vds, Id при тій самій температурі корпусу, Rds(on) при VGS=10 В і корпус TO-220. Якщо у заміни заряд затвора Qg суттєво більший, перевірте, чи впорається драйвер затвора. У каталозі є N-канальні транзистори в TO-220, що пройшли наше порівняння за цими параметрами (див. таблицю аналогів).
Де застосовують
- Комутаційні застосування
- Автомобільна електроніка та комп'ютерні застосування
- Низький заряд затвора для швидкого керування
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| FIR60N06P | канал N = N, Vds 60 ≥ 60, Id(25 °C) 80 ≥ 0.8×60 = 48, Rds(on) при VGS=10 В тип. 0.0062 ≤ 1.3×0.014 = 0.0182, корпус TO-220 = TO-220 | перевірте розпіновку на платі | Купити |
| TTP95N68A | канал N = N, Vds 68 ≥ 60, Id(25 °C) 95 ≥ 0.8×60 = 48, Rds(on) при VGS=10 В тип. 0.0065 ≤ 1.3×0.014 = 0.0182, корпус TO-220 = TO-220 | Vds вищий за оригінал | Купити |
| S60N12R | канал N = N, Vds 60 ≥ 60, Id(25 °C) 120 ≥ 0.8×60 = 48, Rds(on) при VGS=10 В тип. 0.0045 ≤ 1.3×0.014 = 0.0182, корпус TO-220 = TO-220 | струм і опір каналу кращі за оригінал | Купити |
| FHP120N08 | канал N = N, Vds 80 ≥ 60, Id(25 °C) 120 ≥ 0.8×60 = 48, Rds(on) при VGS=10 В тип. 0.006 ≤ 1.3×0.014 = 0.0182, корпус TO-220 = TO-220 | Vds вищий за оригінал | Купити |
| RU6199R | канал N = N, Vds 60 ≥ 60, Id(25 °C) 200 ≥ 0.8×60 = 48, Rds(on) при VGS=10 В тип. 0.0028 ≤ 1.3×0.014 = 0.0182, корпус TO-220 = TO-220 | драйвер: заряд затвора Qg удвічі більший, перевірте керування затвором | Купити |
| IRFB3206 | канал N = N, Vds 60 ≥ 60, Id(25 °C) 210 ≥ 0.8×60 = 48, Rds(on) при VGS=10 В тип. 0.0024 ≤ 1.3×0.014 = 0.0182, корпус TO-220 = TO-220 | драйвер: заряд затвора Qg удвічі більший; це демонтаж, а не новий | Купити |
| G042N10 | канал N = N, Vds 100 ≥ 60, Id(25 °C) 160 ≥ 0.8×60 = 48, Rds(on) при VGS=10 В тип. 0.0035 ≤ 1.3×0.014 = 0.0182, корпус TO-220 = TO-220 | драйвер: заряд затвора Qg удвічі більший | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити STP60NF06?
У каталозі є N-канальні транзистори в TO-220 з Vds не нижче 60 В, Id не менше 48 А та Rds(on) не вище 0.0182 Ом при VGS=10 В – вони перелічені в таблиці аналогів. Для частини з них заряд затвора Qg більший, тому перевірте драйвер.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який струм витримує STP60NF06?
60 А при Tc 25 °C і 42 А при Tc 100 °C. Це струм стоку Id, він залежить від температури корпусу.
Якою напругою відкривається затвор STP60NF06?
Порогова напруга Vgs(th) – 2–4 В при ID=250 мкА. Опір каналу 0.014 Ом типово вказано для VGS=10 В.
Документація виробника: STP60NF06 Rev 6.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
