Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

ПараметрЗначення
КорпусTO-220
СтанОригінал

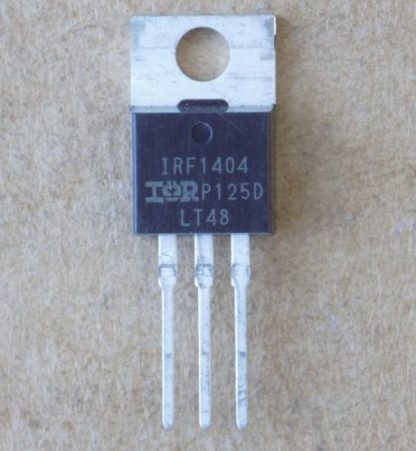

Транзистор IRF1404 оригінал, TO220

66,27 ₴

103 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 10000 грн.

На канікулах до 20.11

Магазин на канікулах. Замовлення знову приймаємо з 20.11.

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

IRF1404 – N-канальний MOSFET Infineon (40 В, 202 А) у корпусі TO-220. Оригінал, не демонтаж.

ПараметрЗначення
КорпусTO-220

Гарантія оригінальності

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Додаткова інформація
ПараметрЗначення
Напруга Vds40 В
Струм ID (TC = 25 °C, VGS = 10 В)202 А
Струм ID (TC = 100 °C, VGS = 10 В)143 А
Імпульсний струм IDM808 А
RDS(on) макс. (VGS = 10 В, ID = 121 А)0,004 Ом (тип. 0,0035)
Порогова напруга VGS(th)2,0–4,0 В
Заряд затвора Qg131 нКл (макс. 196)
Вхідна ємність Ciss5669 пФ (Vds 25 В, f 1 МГц)
Потужність PD (TC = 25 °C)333 Вт
Напруга затвор-витік VGS±20 В
Енергія лавини EAS620 мДж
Температура переходу-55…+175 °C
Тепловий опір перехід-корпус макс.0,45 °C/Вт
КорпусTO-220
ТипN-канал, HEXFET 7-го покоління
СтанОригінал
Опис

IRF1404 – N-канальний польовий транзистор HEXFET 7-го покоління виробництва Infineon (International Rectifier) у корпусі TO-220. Напруга стік-витік – 40 В (VGS = 0 В, ID = 250 мкА, Tj 25 °C). Струм стоку 202 А при TC = 25 °C і VGS = 10 В, при TC = 100 °C – 143 А; імпульсний струм IDM – 808 А. Опір відкритого каналу RDS(on) – не більше 0,004 Ом (типово 0,0035) при VGS = 10 В, ID = 121 А, Tj 25 °C. Порогова напруга VGS(th) – 2,0–4,0 В при VDS = VGS, ID = 250 мкА. Заряд затвора Qg – 131 нКл (макс. 196) при ID = 121 А, VDS = 32 В, VGS = 10 В. Вхідна ємність Ciss типово 5669 пФ (Vds 25 В, f 1 МГц). Потужність розсіювання – 333 Вт при TC = 25 °C, напруга затвор-витік ±20 В, енергія одиночної лавини EAS – 620 мДж.

Стан: оригінал, не демонтаж. Щоб підібрати заміну, порівняйте напругу стік-витік, струм стоку, RDS(on) при однаковій напрузі на затворі та корпус. Якщо заряд затвора у замінника суттєво більший, перевірте, чи впорається драйвер. Відправляємо з Запоріжжя Новою Поштою, відправка в день оплати або наступного дня.

Де застосовують

  • HEXFET-транзистор 7-го покоління зі швидким перемиканням і стійкістю до лавинного пробою, для широкого кола застосувань (за описом виробника)
Часто питають
Чим замінити IRF1404?

Шукайте N-канальний MOSFET у корпусі TO-220 з напругою не нижче 40 В, зі струмом стоку порівнянним з 202 А та RDS(on) не гіршим за 0,004 Ом при VGS = 10 В. Остаточно перевіряйте за datasheet.

Це оригінальна деталь чи демонтаж?

Оригінал, не демонтаж.

Яку напругу на затворі потрібно подавати на IRF1404?

Порогова напруга VGS(th) – 2,0–4,0 В, а RDS(on) наведений при VGS = 10 В. Для параметрів з datasheet подавайте на затвор 10 В.

Чи витримує IRF1404 лавинний пробій?

Виробник вказує стійкість до лавинного пробою; енергія одиночної лавини EAS – 620 мДж.

Datasheet

Документація виробника: IRF1404PbF, Rev. 2.1 (datasheet описує версію PbF; в назві товару – IRF1404).

Datasheet описує версію IRF1404PbF; параметри діода (trr, Qrr) не підтверджені, тому в тексті їх немає.

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

IRF1404PbF, Rev. 2.1 (datasheet описує версію PbF; в назві товару – IRF1404) Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
