Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
| Стан | Оригінал |

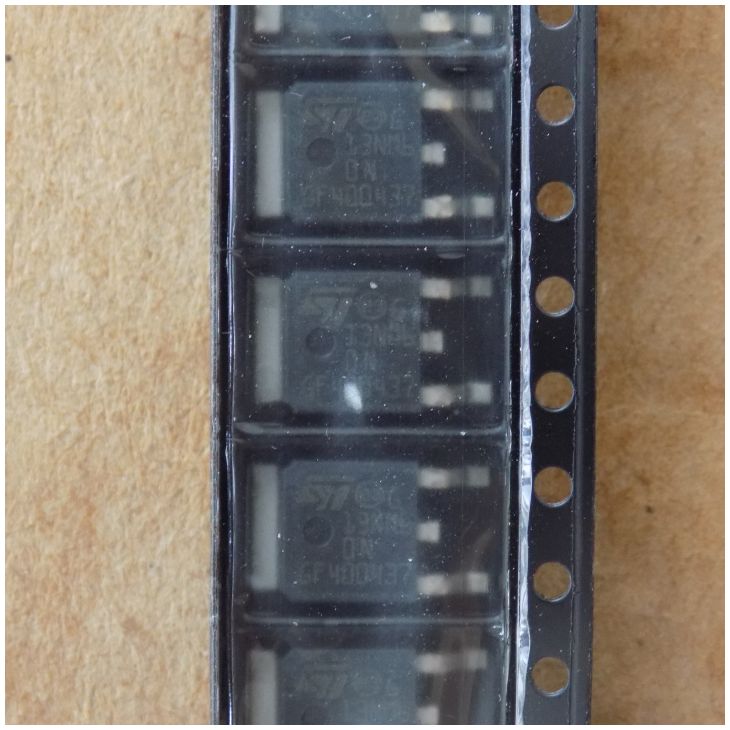

Транзистор STD13NM60N ( 13NM60N , ST13NM60N ) оригінал, D-PAK
141,00 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
STD13NM60N (13NM60N, ST13NM60N) – N-канальний польовий транзистор MDmesh II у корпусі DPAK для перемикальних застосунків. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Тип каналу | N-канал, MDmesh II |
| Напруга Vds | 600 В (VGS = 0, ID = 1 мА; 650 В при Tjmax) |
| Струм стоку Id (25 °C) | 11 А (TC = 25 °C) |
| Струм стоку Id (100 °C) | 6.93 А (TC = 100 °C) |
| Опір Rds(on) | 0.28 Ом тип., 0.36 Ом макс. (VGS = 10 В, ID = 5.5 А) |
| Порогова напруга Vgs(th) | 2–4 В |
| Заряд затвора Qg | 27 нКл (тип.) |
| Вхідна ємність Ciss | 790 пФ (Vds 50 В, f 1 МГц) |
| Потужність розсіювання Pd | 90 Вт (TC = 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Час відновлення діода trr | 230 нс (тип.) |
| Корпус | TO-252 (D-PAK) |
| Стан | Оригінал |
STD13NM60N (маркування 13NM60N, також ST13NM60N) – N-канальний польовий транзистор серії MDmesh II виробника STMicroelectronics у корпусі DPAK. За даташитом напруга Vds – 600 В (VGS = 0, ID = 1 мА), 650 В при Tjmax. Струм стоку Id – 11 А при TC = 25 °C і 6.93 А при TC = 100 °C. Опір відкритого каналу Rds(on) – 0.28 Ом (тип., макс. 0.36) при VGS = 10 В, ID = 5.5 А. Порогова напруга Vgs(th) – 2–4 В при VDS = VGS, ID = 250 мкА. Заряд затвора Qg – 27 нКл (тип.) при VDD = 480 В, ID = 11 А, VGS = 10 В. Вхідна ємність Ciss типово 790 пФ (Vds 50 В, f 1 МГц). Потужність розсіювання – 90 Вт при TC = 25 °C, максимальна температура переходу – 150 °C. Час відновлення діода trr – 230 нс (тип.).
Оригінал, не демонтаж. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. Для заміни шукайте N-канальний MOSFET у корпусі DPAK з Vds не нижче 600 В та близькими Id і Rds(on). Перед заміною порівняйте datasheet.
Де застосовують
- Перемикальні застосунки
Чим замінити STD13NM60N?
Потрібен N-канальний MOSFET у корпусі DPAK з Vds не нижче 600 В та близькими Id і Rds(on). Перед заміною порівняйте datasheet.
Яка напруга Vds при високій температурі?
Vds – 600 В (VGS = 0, ID = 1 мА); при Tjmax – 650 В.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Які цифри наведено в картці?
Параметри взято з даташита DocID024095 Rev 3 на STD13NM60N (STB13NM60N, STD13NM60N).
Документація виробника: STD13NM60N (ST).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
