Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

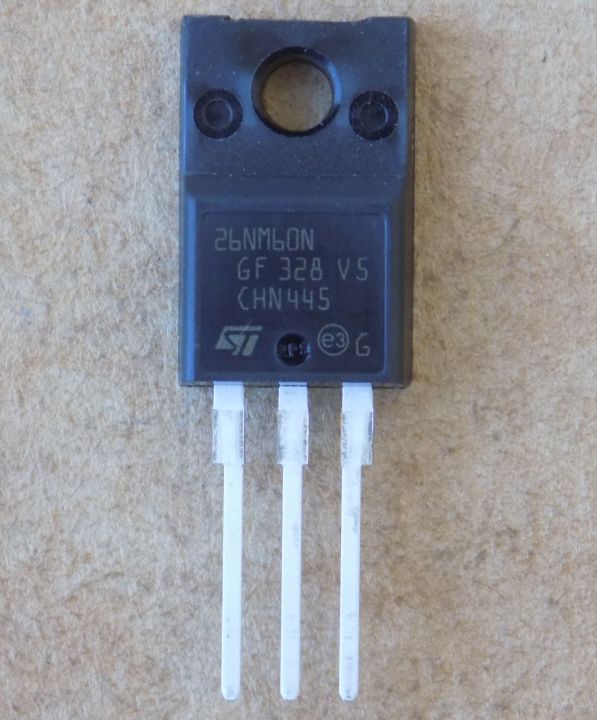

Транзистор STF26NM60N ( 26NM60N , ST26NM60N , ST26N60M2 ) оригінал (Заміна для STF25NM60N , STF21NM60N ), TO220F
258,50 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
STF26NM60N – оригінальний N-канальний MOSFET STMicroelectronics (MDmesh II) на 600 В у корпусі TO-220FP. Для імпульсних схем.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N-канал |
| Напруга Vds | 600 В (VGS = 0 В) |
| Струм стоку Id (TC 25 °C) | 20 А |
| Струм стоку Id (TC 100 °C) | 12,6 А |
| Rds(on) | 165 мОм макс. (VGS = 10 В, ID = 10 А) |
| Qg | 60 нКл тип. (VDD = 480 В, ID = 20 А) |
| Вхідна ємність Ciss | 1800 пФ (Vds 50 В, f 1 МГц) |
| Vgs(th) | 2–4 В (VDS = VGS, ID = 250 мкА) |
| Потужність Pd (TC 25 °C) | 35 Вт |
| Tj макс. | 150 °C |
| Корпус | TO-220F |
| Вбудований діод | є |
| Виробник | STMicroelectronics |
| Стан | Оригінал |
STF26NM60N – N-канальний польовий транзистор STMicroelectronics серії MDmesh II Power MOSFET у корпусі TO-220FP. Напруга Vds – 600 В при VGS = 0 В. Струм стоку Id – 20 А при TC 25 °C і 12,6 А при TC 100 °C. Опір відкритого каналу Rds(on) – 165 мОм макс. при VGS = 10 В, ID = 10 А (тип. 135 мОм). Заряд затвора Qg – 60 нКл тип. при VDD = 480 В, ID = 20 А. Вхідна ємність Ciss типово 1800 пФ (Vds 50 В, f 1 МГц). Порогова напруга Vgs(th) – 2–4 В. Потужність розсіювання – 35 Вт при TC 25 °C, максимальна температура переходу – 150 °C. Вбудований діод є.
Оригінал, не демонтаж. За назвою товару STF26NM60N може замінити STF25NM60N і STF21NM60N; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Також деталь відома під маркуваннями 26NM60N, ST26NM60N, ST26N60M2. Підбираючи заміну, порівнюйте канал, напругу Vds, струм Id, Rds(on) і корпус. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- імпульсні схеми
Чим замінити STF26NM60N?
Підбирайте транзистор з тим самим каналом і корпусом, напругою Vds не нижче 600 В, струмом Id і Rds(on) не гіршими. Порівнюйте параметри за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи може STF26NM60N замінити STF25NM60N або STF21NM60N?
За назвою товару – так. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чи є у транзистора вбудований діод?
Так. Для діода в datasheet вказано ISD 20 А та trr 450 нс при ISD = 20 А, di/dt = 100 А/мкс, VDD = 60 В, TJ = 150 °C.
Документація виробника: STF26NM60N DS11972 Rev 2 (STMicroelectronics).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
