Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

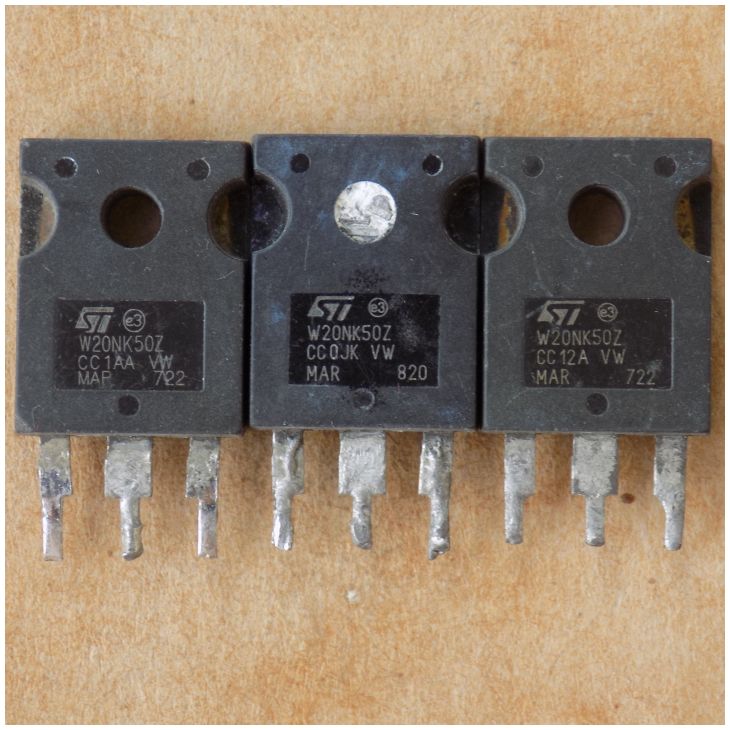

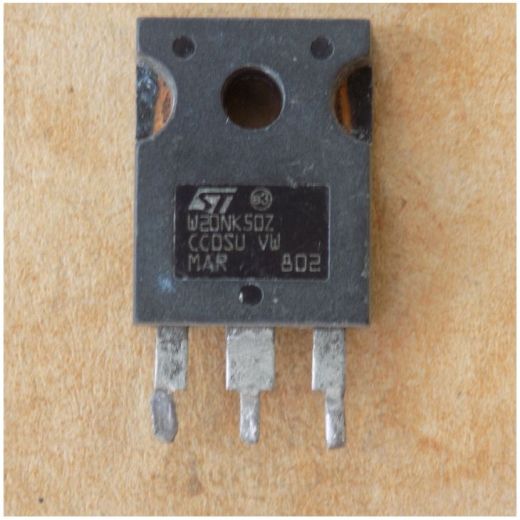

Транзистор STW20NK50Z ( W20NK50Z ) оригінал демонтаж (500V,20A) , TO247
141,00 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
STW20NK50Z (W20NK50Z) – N-канальний MOSFET, 500 В, 20 А, TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N |
| Vds | 500 В (Tj 25 °C) |
| Id (25 °C) | 20 А (Tc 25 °C) |
| Id (100 °C) | 12.6 А (Tc 100 °C) |
| Rds(on) | 0.23 Ом тип., 0.27 Ом макс. (Vgs 10 В, Id 8.5 А) |
| Vgs(th) | 3–4.5 В (Vds = Vgs, Id 100 мкА) |
| Pd | 190 Вт (Tc 25 °C) |
| Вхідна ємність Ciss | 2600 пФ (Vds 25 В, f 1 МГц) |
| Tj макс. | 150 °C |
| Корпус | TO-247 |
| Виробник | STMicroelectronics |
| Стан | Оригінал, демонтаж б/в |
STW20NK50Z (W20NK50Z) – N-канальний MOSFET виробництва STMicroelectronics у корпусі TO-247 з технологією SuperMESH, захистом затвора стабілітронами (Zener-protected) і високим dv/dt. Напруга Vds – 500 В при Tj 25 °C. Струм Id: 20 А при Tc 25 °C і 12.6 А при Tc 100 °C. Опір Rds(on) – 0.23 Ом (тип.), 0.27 Ом (макс.) при Vgs 10 В, Id 8.5 А. Вхідна ємність Ciss типово 2600 пФ (Vds 25 В, f 1 МГц). Потужність Pd – 190 Вт при Tc 25 °C, максимальна температура переходу Tj – 150 °C. Порогова напруга Vgs(th) – 3–4.5 В при Vds = Vgs, Id 100 мкА.
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. Підбираючи заміну, порівнюйте канал (N), корпус TO-247, Vds, Id і Rds(on) за однакових умов. З нашого каталогу за цими правилами проходять IRFP23N50L та IXFH30N50P.
Де застосовують
- Імпульсні перетворювачі (Switching applications)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| IRFP23N50L | канал N = N, Vds 500 ≥ 500, Id(25 °C) 23 ≥ 0.8×20=16, Rds(on) Vgs 10 В typ 0.19 ≤ 1.3×0.23=0.299, корпус TO-247 = TO-247 | порівняйте datasheet | Купити |
| IXFH30N50P | канал N = N, Vds 500 ≥ 500, Id(25 °C) 30 ≥ 0.8×20=16, Rds(on) Vgs 10 В max 0.165 ≤ 1.3×0.27=0.351, корпус TO-247 = TO-247 | порівняйте datasheet | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, інженер перевіряє її тестером на пробій та обрив виводів.
Чим замінити STW20NK50Z?
У каталозі є IRFP23N50L та IXFH30N50P: обидва N-канальні в TO-247 з Vds не нижче 500 В. Взаємозамінність перевіряйте самостійно за datasheet.
Який струм і напруга у STW20NK50Z?
Vds 500 В при Tj 25 °C, Id 20 А при Tc 25 °C і 12.6 А при Tc 100 °C.
Чи має транзистор захист затвора?
Так, затвор захищений стабілітронами (Zener-protected), технологія SuperMESH.
Документація виробника: STW20NK50Z, Doc ID 023061 Rev 1.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 10000 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
