Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

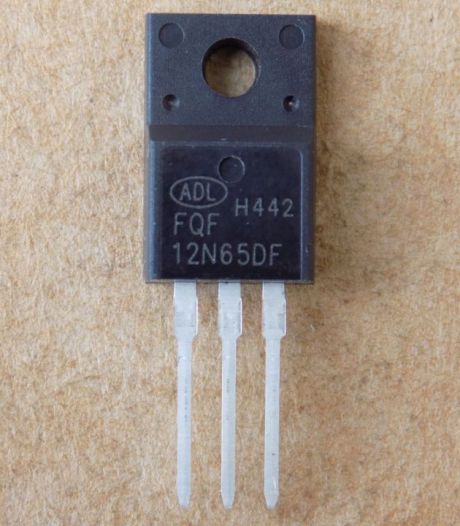

Транзистор FQF12N65DF ( FQF12N65 , FQF12N65D , FQF12N65C ) оригінал(12A,650V), TO220F
69,56 ₴
44 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
44 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FQF12N65DF – N-канальний польовий транзистор (MOSFET) на 12 А і 650 В у корпусі TO-220F, оригінал. Параметри – за даташитом FHF12N65C.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET N-канал |
| Напруга Vds | 650 В |
| Струм Id | 12 А (Tc = 25 °C) |
| Опір каналу Rds(on) | 0,75 Ом макс. (VGS = 10 В) |
| Заряд затвора Qg | 52 нКл (тип.) |
| Потужність Pd | 54 Вт (Tc = 25 °C) |
| Корпус | TO-220F |
| Стан | Оригінал |
FQF12N65DF – N-канальний польовий транзистор (MOSFET) в ізольованому корпусі TO-220F. У назві також вказані позначення FQF12N65, FQF12N65D і FQF12N65C. Точного даташиту на FQF12N65DF не знайшли, тому параметри наведено за даташитом найближчої схожої деталі FHF12N65C (Feihong) у тому самому корпусі: напруга стік–витік 650 В, струм стоку Id 12 А при Tc = 25 °C (7 А при Tc = 100 °C), імпульсний струм 48 А, напруга затвор–витік ±30 В. Опір відкритого каналу Rds(on) не більше 0,75 Ом, типово 0,63 Ом (VGS = 10 В, ID = 6 А). Порогова напруга Vgs(th) від 3,0 до 5,0 В, заряд затвора Qg 52 нКл (тип.). Потужність розсіювання Pd 54 Вт (Tc = 25 °C), тепловий опір перехід–корпус 2,33 °C/Вт, температура переходу до 150 °C.
За даташитом такі транзистори ставлять ключами в імпульсні блоки живлення, електронні баласти і джерела живлення світлодіодів. Деталь оригінальна, не демонтаж. Заміну підбирайте за типом каналу (N) і корпусом TO-220F: напруга не нижче 650 В, струм не нижче 12 А. Перед монтажем звірте розпіновку з платою: за даташитом 1 – затвор, 2 – стік, 3 – витік. Відправляємо Новою Поштою по всій Україні в день оплати або наступного дня.
Де застосовують
- імпульсні блоки живлення
- електронні баласти
- джерела живлення світлодіодів
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити FQF12N65DF?
Шукайте N-канальний MOSFET у корпусі TO-220F з напругою стік–витік не нижче 650 В і струмом стоку не нижче 12 А. Параметри FQF12N65DF наведено за даташитом FHF12N65C, тому перед заміною звірте їх із документацією на ваш пристрій.
Що означають FQF12N65, FQF12N65D і FQF12N65C в назві?
Це позначення, під якими ця деталь відома. Вони наведені в назві товару, щоб її було легше знайти за будь-яким із номерів.
Звідки параметри FQF12N65DF?
Точного даташиту на FQF12N65DF не знайшли. Параметри наведено за даташитом найближчої схожої деталі – FHF12N65C (Feihong). Точний збіг усіх значень не гарантуємо.
Найближчий datasheet: FHF12N65C (Feihong).
Точного даташиту на FQF12N65DF не знайдено. Найближчий схожий даташит – FHF12N65C (Feihong).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
