Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
| Стан | Оригінал |

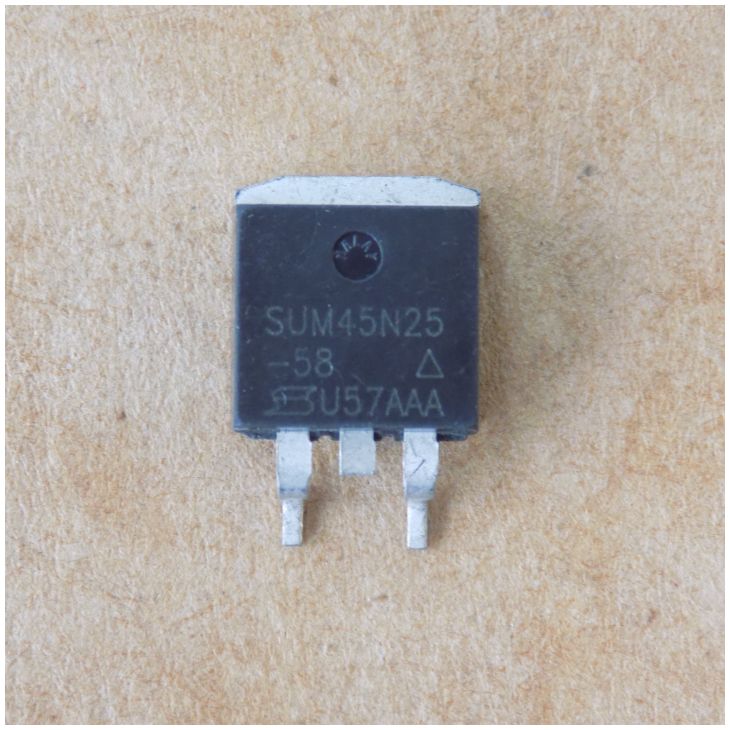

Транзистор SUM45N25 оригінал (250V,45A), D2PAK
60,16 ₴
31 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 10000 грн.
Магазин на канікулах. Замовлення знову приймаємо з 20.11.
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SUM45N25 – оригінальний N-канальний польовий транзистор (MOSFET) Vishay на 250 В і 45 А у корпусі D2PAK. Підходить для первинних ключів джерел живлення.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N |
| Напруга Vds | 250 В (Vgs 0, Id 250 мкА) |
| Струм Id | 45 А (Vgs 10 В; при Vgs 6 В – 43 А) |
| Опір Rds(on) | 0.047 Ом (тип.), 0.058 Ом (макс.) при Vgs 10 В, Id 20 А |
| Поріг Vgs(th) | 2–4 В при Vds = Vgs, Id 250 мкА |
| Заряд затвора Qg | 95 нКл (тип.), 140 нКл (макс.) при Vds 125 В, Vgs 10 В, Id 45 А |
| Вхідна ємність Ciss | 5000 пФ (Vds 25 В, f 1 МГц) |
| Tj макс. | 175 °C |
| Корпус | D2PAK |
| Виробник | Vishay |
| Стан | Оригінал |
SUM45N25 – N-канальний польовий транзистор (MOSFET) Vishay у корпусі TO-263 (D2PAK). Напруга Vds – 250 В при Vgs 0, Id 250 мкА. Струм Id – 45 А при Vgs 10 В (за Product Summary; при Vgs 6 В – 43 А). Опір Rds(on) – 0.047 Ом (тип.) і 0.058 Ом (макс.) при Vgs 10 В, Id 20 А. Заряд затвора Qg – 95 нКл (тип.) і 140 нКл (макс.) при Vds 125 В, Vgs 10 В, Id 45 А. Вхідна ємність Ciss типово 5000 пФ (Vds 25 В, f 1 МГц). Поріг Vgs(th) – 2–4 В при Vds = Vgs, Id 250 мкА. Tj макс. – 175 °C.
Стан – оригінал, не демонтаж. Якщо шукаєте заміну, дивіться на N-канал, корпус D2PAK, Vds не нижче 250 В, струм Id і Rds(on) при Vgs 10 В. Заряд затвора впливає на вибір драйвера, тому порівнюйте й його.
Де застосовують
- Первинні ключі джерел живлення
- Sustainer-каскад плазмових панелей (PDP)
Чим замінити SUM45N25?
Дивіться на N-канал, корпус D2PAK, Vds не нижче 250 В, Id не менше 45 А і Rds(on) не гірший за 0.058 Ом при Vgs 10 В. Порівнюйте також заряд затвора.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Для чого використовують SUM45N25?
Як первинний ключ у джерелах живлення і в sustainer-каскаді плазмових панелей (PDP).
Який струм дає SUM45N25 при нижчій напрузі на затворі?
45 А при Vgs 10 В, при Vgs 6 В – 43 А.
Документація виробника: SUM45N25-58-E3 (VISHAY).
